Dispositivo di bloccaggio, lubrificazione e filtro per punte per titanio con raffreddamento interno
Informazioni generali
Nell'industria del taglio vengono richiesti tempi di lavorazione sempre minori. Allo stesso tempo, crescono le esigenze di precisione e sicurezza di processo. Per rispondere a tali esigenze, il sistema "macchina utensile - mandrino - utensile - portautensili" deve essere perfettamente coordinato.
Da ciò risultano i seguenti requisiti specifici:
- Per la gamma macchine utensili: alta rigidità, isolamento vibrazionale, elementi mobili leggeri, alta concentricità del mandrino, forza di trazione del mandrino macchina, controllo intuitivo e rapido
- Per il portautensili: alta concentricità e qualità di equilibrio, bloccaggio stabile dell'utensile
- Per l'utensile: alta concentricità, alta qualità di equilibrio (geometria, gambo), alta durata (il materiale di taglio, geometria, rivestimento)
Dispositivo di bloccaggio
Mandrino a bloccaggio idraulico
Garantisce alta concentricità durante la foratura.
Caratteristiche:
- Concentricità: 0.003 mm (.00012”) (punto di misura 2.5 x D)
- Velocità massima: 50’000 giri/min / Qualità di equilibrio (G 2.5 / 25000 1/min)
- Bloccaggio centrale esatto
- Alta trasmissione della coppia
- Nessuna manutenzione (sistema chiuso)
- Nessuna usura diametro di bloccaggio
- Alta durata di vita dell'utensile (fino a 4 volte)
- Forza di bloccaggio modulabile
- Rapido cambio utensile (senza dispositivi aggiuntivi come sistema di calettamento a caldo)
Modo d’uso:
- Bloccaggio estremamente preciso di utensili a gambo cilindrico
- Mandrino universale per fresatura (sgrossatura e finitura) e foratura
- Ideale per lavorazioni ad alta velocità (fresatura) grazie alle caratteristiche di smorzamento
Mandrino a calettamento - Mandrino a calettamento secondo DIN 69871
Garantisce alta precisione di rotazione mediante collegamento ad attrito ed un collegamento ottimale tra l'utensile ed il portautensili.
Caratteristiche:
- Concentricità: ≤ 0.003 mm (.00012”)
- Velocità massima: 40’000 giri/min
- Trasmissione di forza estremamente sicura
- Per diametri del gambo a partire da 4 mm (.157”) (3 mm (.118”) possibile a determinate condizioni).
- Coppia trasmissibile da 2 a 4 volte maggiore rispetto a mandrini a bloccaggio idraulico e portapinze
- Tempi di cambio utensile medi (necessario sistema di calettamento a caldo)
- Adatto per lavorare con spazi stretti e bordi sporgenti grazie alle dimensioni contenute e alle parti lunghe
Modo d’uso:
- Ideale per lavorazioni ad alta velocità, in particolare per i piccoli diametri
- Per il bloccaggio di frese e punte a gambo cilindrico
Sistemi portapinze (pinza ER) secondo DIN 6499-A / Mandrino di precisione ottimizzato
Assicura la massima concentricità.
Caratteristiche:
- Concentricità: 0.003 mm (.00012”) possibile
- Velocità massima: 40’000 giri/min
- Tempi di cambio utensile medi (senza dispositivi aggiuntivi come sistema di calettamento a caldo, ma necessaria chiave dinamometrica)
Modo d’uso:
- Bloccaggio di utensili a gambo cilindrico in portapinze secondo DIN 6499
- Mandrino universale per fresatura (sgrossatura e finitura) e foratura
Qualità di equilibrio
La qualità di equilibrio dei dispositivi di bloccaggio, alla luce dell'aumento dei giri nella lavorazione ad alta velocità, è un criterio importante. Una migliore qualità di equilibrio garantisce non solo vibrazioni ridotte sull'utensile e quindi alta durata di vita abbinata ad elevata precisione di superficie, ma anche e soprattutto la protezione dei cuscinetti del mandrino.
Macchine
CrazyDrill Cool Titanium, la punta per il titanio, può essere utilizzata su centri di foratura, macchine utensili CNC, torni o macchine transfer.
- Velocità minima 10‘000 giri/min (diametro punta 1.0 mm / .039“)
- Velocità minima 3‘000 giri/min (diametro punta 3 mm / .118“)
- Concentricità minima del mandrino 5 µm (.00019“)
Lubrificante / Filtro / Pressione
Per ottenere risultati ottimali, Mikron Tool raccomanda l'uso di un’emulsione all’8% con additivi EP (Extreme-Pressure-Additive). In alternativa, è possibile utilizzare con buoni risultati anche un olio da taglio.
Filtro: negli utensili di foratura con raffreddamento interno, in generale, la qualità del filtro è molto importante, per evitare che particelle residue o trucioli entrino nell’utensile. Soprattutto nei piccoli diametri devono essere rispettate le seguenti qualità di filtro:
Punta con Ø < 2 mm (.079“) qualità filtro ≤ 0.010 mm (.0004“)
Punta con Ø < 3 mm (.118“) qualità filtro ≤ 0.020 mm (.0008“)
Punta con Ø < 6.35 mm (.250“) qualità filtro ≤ 0.050 mm (.0020“)

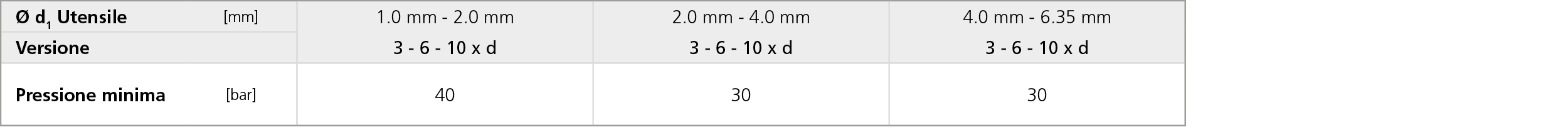

Tabella pressione del lubrificante
Per CrazyDrill Cool Titanium viene richiesta una pressione minima del lubrificante come indicato nella tabella per forare con sicurezza di processo. Una pressione alta è generalmente preferibile per l’effetto di raffreddamento e lavaggio.
