Soluzioni di fresatura di precisione per pale di turbine aeronautiche in Inconel 718

Le pale delle turbine aeronautiche rappresentano il massimo della complessità ingegneristica nel volo moderno. Realizzati in Inconel 718 — una superlega a base di nichel ad alte prestazioni progettata per resistere a condizioni estreme di ossidazione e sollecitazioni meccaniche — questi componenti richiedono un approccio di lavorazione che bilanci il controllo termico con l'esattezza geometrica.

In qualità di leader nella micro-lavorazione di alta gamma, Mikron Tool fornisce utensili progettati per soddisfare i severi requisiti del settore aerospaziale. Concentrandosi sulla stabilità del processo e sull'integrità della superficie, questi utensili garantiscono che ogni pala di turbina soddisfi i rigorosi standard di sicurezza e prestazioni richiesti per i componenti dei motori a reazione.

Perché l'Inconel 718  presenta ostacoli di lavorazione estremi

L'Inconel 718  appartiene alla famiglia delle superleghe resistenti al calore (HRSA). È essenziale per le "sezioni calde" delle turbine perché mantiene l'integrità strutturale in condizioni che causerebbero il cedimento dei metalli standard. I suoi vantaggi principali includono:

• Resistenza al calore superiore: stabilità a temperature alle quali altre leghe perdono resistenza alla trazione.
• Resistenza allo scorrimento: immunità alla deformazione permanente sotto carichi meccanici prolungati.
• Prevenzione dell'ossidazione: elevata durata in ambienti gassosi corrosivi e ad alta velocità.

Tuttavia, queste stesse caratteristiche lo rendono "difficile da tagliare". L'Inconel 718  è caratterizzato da un'elevata tenacità e da una significativa tendenza all'incrudimento. Soprattutto, la sua bassa conducibilità termica fa sì che il calore generato durante il processo di taglio non si dissipi attraverso i trucioli o il pezzo. L'energia termica rimane invece concentrata sul tagliente, portando a un rapido degrado dell'utensile se non gestita correttamente.

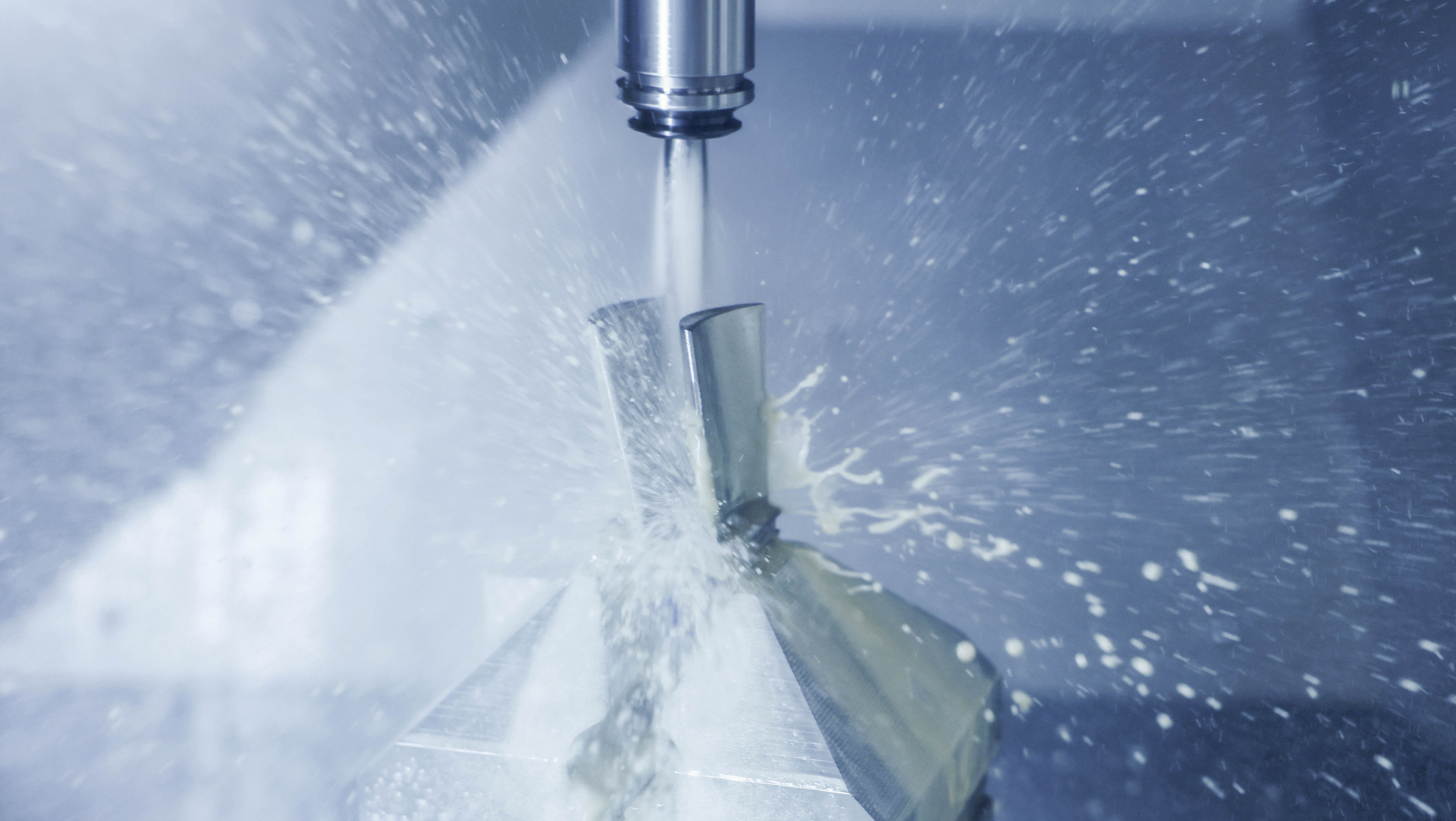

Rivoluzionare la gestione termica con il raffreddamento integrato avanzato

Per superare le barriere termiche dei materiali HRSA come l'Inconel 718, il titanio e l'acciaio inossidabile, la lubrificazione esterna convenzionale è spesso insufficiente. La tecnologia avanzata di raffreddamento integrato di Mikron Tool è progettata specificamente per affrontare questo problema.

Integrando i canali di raffreddamento direttamente nell'architettura dell'utensile, il refrigerante viene convogliato esattamente dove è più necessario: l'interfaccia tra il tagliente e il materiale. Ciò offre diversi vantaggi rivoluzionari:

1. Evacuazione istantanea del calore: la riduzione della temperatura sul tagliente previene il fenomeno del "built-up edge" (tagliente di riporto) e preserva la durezza del substrato.
2. Migliore espulsione dei trucioli: il flusso interno ad alta pressione allontana i trucioli dalla zona di taglio, prevenendo il ritaglio e le micro-scheggiature.
3. Maggiore durata dell'utensile: le temperature controllate determinano modelli di usura prevedibili, consentendo cicli di produzione più lunghi senza intervento manuale.

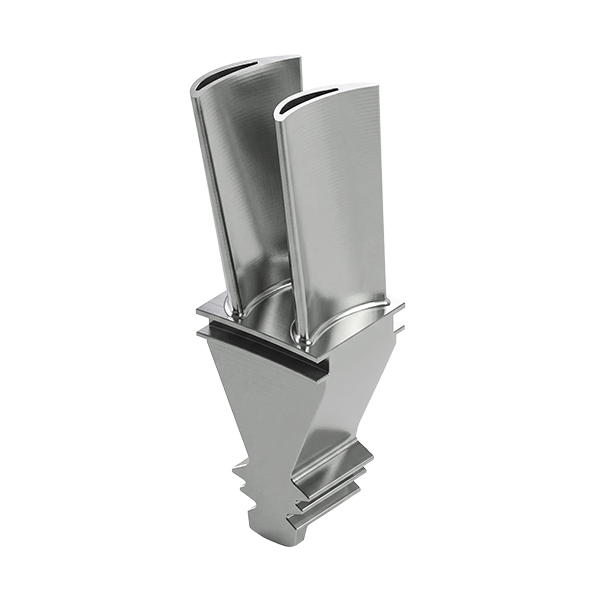

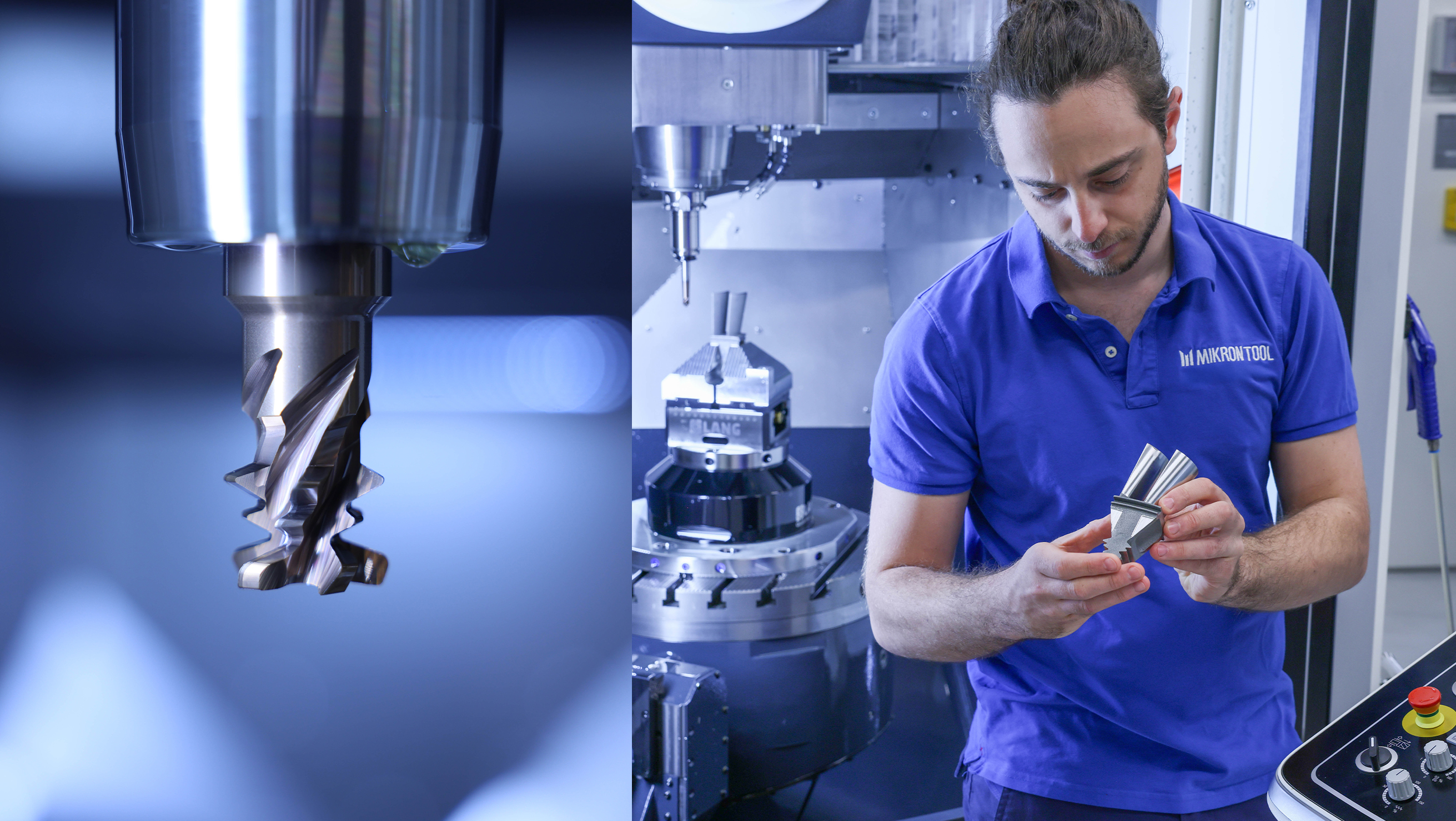

Padroneggiare le complesse geometrie 3D dei profili alari

L'efficienza aerodinamica di una pala di turbina dipende dal suo intricato profilo 3D. La lavorazione di questi componenti richiede utensili in grado di gestire percorsi dinamici, mantenendo tolleranze a livello di micron su diverse caratteristiche chiave:

• Contorni complessi del profilo alare: superfici lisce e curve che determinano il flusso d'aria.
• Raggi di transizione: aree critiche in cui la pala incontra la radice, che richiedono un'elevata integrità strutturale.
• Geometrie a pino rovesciato (fir-tree): meccanismi di bloccaggio precisi che fissano la pala al disco della turbina.

Strategie di sgrossatura ad alta efficienza

Nella fase iniziale di asportazione del materiale, la priorità è lo spostamento di massa senza compromettere l'integrità strutturale del componente. Gli utensili devono essere sufficientemente robusti da gestire gli elevati carichi meccanici delle leghe a base di nichel. Utilizzando geometrie ottimizzate per l'evacuazione dei trucioli, le soluzioni Mikron Tool riducono le vibrazioni e garantiscono che il processo di sgrossatura rimanga stabile anche in applicazioni con tasche profonde o sbalzi lunghi.

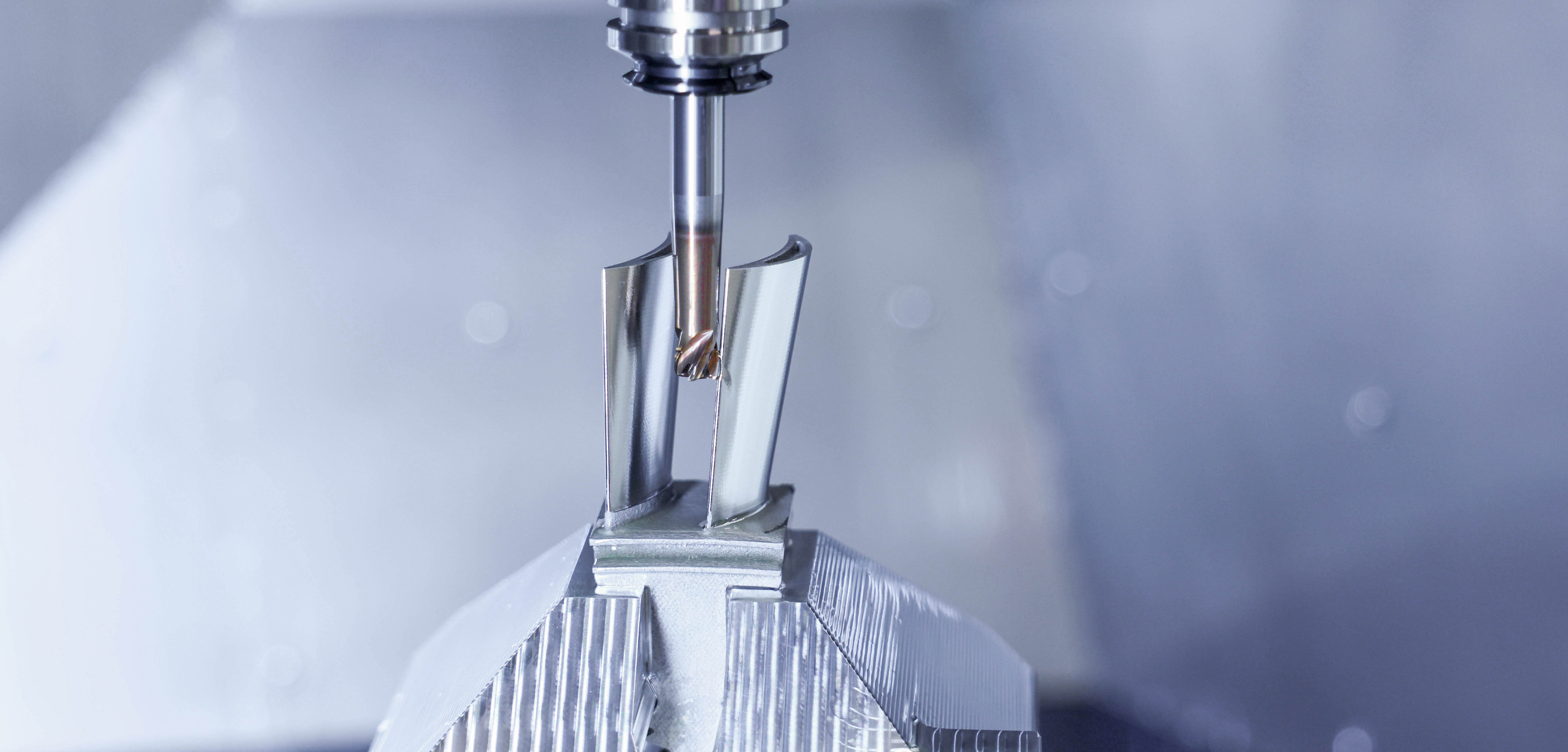

Operazioni di finitura ultra-precise

La finitura della superficie richiede un’affilatura dei taglienti altamente definita e micro-geometrie ottimizzate. Durante la finitura, anche la minima deviazione può influire sulla resistenza alla fatica della paletta. Rivestimenti ad alte prestazioni e substrati degli utensili specializzati garantiscono che la passata di finitura dia come risultato:

• Eccellente rugosità superficiale: riduce al minimo l'attrito e ottimizza il flusso aerodinamico.
• Ripetibilità dimensionale: garantire che ogni pala in un lotto sia identica.
• Riduzione delle zone termicamente alterate (Heat-Affected Zones HAZ): preservazione delle proprietà metallurgiche del pezzo in Inconel 718.

Conformità aerospaziale e affidabilità di processo

L'industria aerospaziale opera secondo un mandato di "zero difetti". Ogni pala di turbina deve superare una validazione esaustiva per quanto riguarda la precisione geometrica e l'integrità del materiale. Processi di lavorazione instabili portano allo scarto dei pezzi e all'aumento dei costi.

Utilizzando l'avanzata tecnologia di raffreddamento integrato di Mikron Tool e le geometrie specifiche per il materiale, i produttori possono raggiungere un livello di affidabilità del processo che semplifica la certificazione aerospaziale. Le forze di taglio controllate e la regolazione termica superiore garantiscono che il componente finale soddisfi tutte le specifiche tecniche relative alla finitura superficiale e alla durata strutturale.

Riepilogo dei vantaggi degli utensili ad alte prestazioni:

• Geometria specializzata: su misura per il comportamento unico delle superleghe a base di nichel.
• Regolazione termica: raffreddamento integrato avanzato per materiali con bassa conducibilità termica.
• Controllo delle vibrazioni: design stabile dell'utensile per contornature 3D complesse.
• Efficienza:  tempi di ciclo ridotti grazie all'eliminazione dei frequenti cambi di utensile.
