Dispositivi di bloccaggio, lubrificazione e filtro per la fresa CrazyMill Cool Micro

Informazioni generali

Nell'industria del taglio vengono richiesti tempi di lavorazione sempre minori. Allo stesso tempo, crescono le esigenze di precisione e sicurezza di processo. Per rispondere a tali esigenze, il sistema "macchina utensile - mandrino - utensile - portautensili" deve essere perfettamente coordinato.

Da ciò risultano i seguenti requisiti specifici:

  • Per la gamma macchine utensili: alta rigidità, isolamento vibrazionale, elementi mobili leggeri, alta concentricità del mandrino, forza di trazione del mandrino macchina, controllo intuitivo e rapido
  • Per il portautensili: alta concentricità e qualità di equilibrio, bloccaggio stabile dell'utensile
  • Per l'utensile: alta concentricità, alta qualità di equilibrio (geometria, gambo), alta durata (il materiale di taglio, geometria, rivestimento)

Dispositivo di bloccaggio

Mandrino a bloccaggio idraulico

Garantisce alta concentricità durante la foratura.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") (punto di misura 2.5 x D)
  • Velocità massima: 50'000 giri/min / Qualità di equilibrio (G 2.5 / 25000 1/min)
  • Bloccaggio centrale esatto
  • Alta trasmissione della coppia
  • Nessuna manutenzione (sistema chiuso)
  • Nessuna usura diametro di bloccaggio
  • Alta durata di vita dell'utensile (fino a 4 volte)
  • Forza di bloccaggio modulabile
  • Rapido cambio utensile (senza dispositivi aggiuntivi come sistema di calettamento a caldo)

Modo d’uso:

  • Bloccaggio estremamente preciso di utensili a gambo cilindrico
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura
  • Ideale per lavorazioni ad alta velocità (fresatura) grazie alle caratteristiche di smorzamento

Mandrino a calettamento - Mandrino a calettamento secondo DIN 69871

Garantisce alta precisione di rotazione mediante collegamento ad attrito ed un collegamento ottimale tra l'utensile ed il portautensili.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Caratteristiche:

  • Concentricità: ≤ 0.003 mm (.00012")
  • Velocità massima: 40'000 giri/min
  • Trasmissione di forza estremamente sicura
  • Per diametri del gambo a partire da 4 mm (.158") (3 mm (.118") possibile a determinate condizioni).
  • Coppia trasmissibile da 2 a 4 volte maggiore rispetto a mandrini a bloccaggio idraulico e portapinze
  • Tempi di cambio utensile medi (necessario sistema di calettamento a caldo)
  • Adatto per lavorare con spazi stretti e bordi sporgenti grazie alle dimensioni contenute e alle parti lunghe

Modo d’uso:

  • Ideale per lavorazioni ad alta velocità, in particolare per i piccoli diametri
  • Per il bloccaggio di frese e punte a gambo cilindrico

Sistemi portapinze (pinza ER) secondo DIN 6499-A / Mandrino di precisione ottimizzato

Assicura la massima concentricità.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") possibile
  • Velocità massima: 40'000 giri/min
  • Tempi di cambio utensile medi (senza dispositivi aggiuntivi come sistema di calettamento a caldo, ma necessaria chiave dinamometrica)

Modo d’uso:

  • Bloccaggio di utensili a gambo cilindrico in portapinze secondo DIN 6499
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura

Qualità di equilibrio

La qualità di equilibrio dei dispositivi di bloccaggio, alla luce dell'aumento dei giri nella lavorazione ad alta velocità, è un criterio importante. Una migliore qualità di equilibrio garantisce non solo vibrazioni ridotte sull'utensile e quindi alta durata di vita abbinata ad elevata precisione di superficie, ma anche e soprattutto la protezione dei cuscinetti del mandrino.

Macchine

CrazyMill Cool Micro può essere utilizzato su fresatrici, centri di lavoro a controllo numerico o macchine transfer.

  • Velocità minima 10'000 giri/min (diametro fresa > 3.0 mm (.118"))
  • Velocità minima 20'000 giri/min (diametro fresa < 3.0 mm (.118"))
  • Concentricità minimo del mandrino 5µm (.00019")

Refrigerazione / Filtro, pressione
e quantità del refrigerante

Per ottenere risultati ottimali, Mikron Tool raccomanda l’utilizzo di olio da taglio come refrigerante. In alternativa, e possibile utilizzare anche emulsioni all'8% o più con additivi EP (Extreme-Pressure-Additive).

  • Filtro: gli ampi canali di raffreddamento consentono un filtro standard. Qualità del filtro ≤ 0.050 mm (.0020")
  • Pressione del refrigerante: per CrazyMill Cool Micro, utensile di fresatura con raffreddamento integrato (attraverso il gambo), servono almeno 15 bar (218 psi) di pressione del refrigerante per operare con sicurezza di processo.

Una pressione alta è generalmente preferibile per l'effetto di raffreddamento e lavaggio.

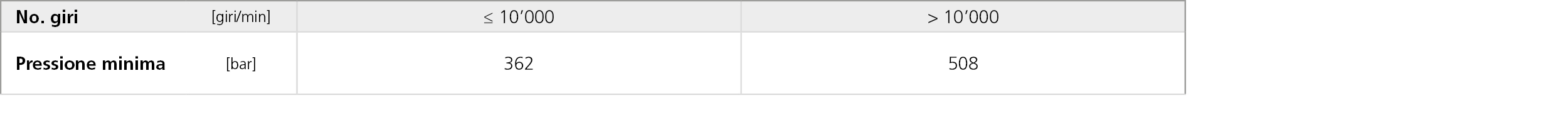

Grafico per la pressione e la portata del refrigerante:

Lubrificante: olio da taglio, classe di viscosità 15

CMC Micro Pressure

Diametro del gambo della fresa 3 mm - 4 mm

Bloccaggio del pezzo da lavorare

Il bloccaggio del pezzo da lavorare durante la fresatura (p.es. morse per fresatrici) è estremamente importante in presenza di forze radiali e assiali. Le vibrazioni sul pezzo influenzano non solo la qualità della superficie e la precisione dello stesso, ma anche la durata di vita della fresa. Si raccomanda pertanto un bloccaggio stabile e privo di vibrazioni per il corretto fresare.
