Due punte, una fresa, una strategia di lavorazione perfetta

La maggior parte delle viti medicali è prodotta su torni, su un mandrino il filetto, sull’altro la testa TORX®. Questo processo è spesso quello più lento e perciò definisce il tempo ciclo. Con ogni secondo di riduzione di tempo il produttore vince: tempo e soldi.

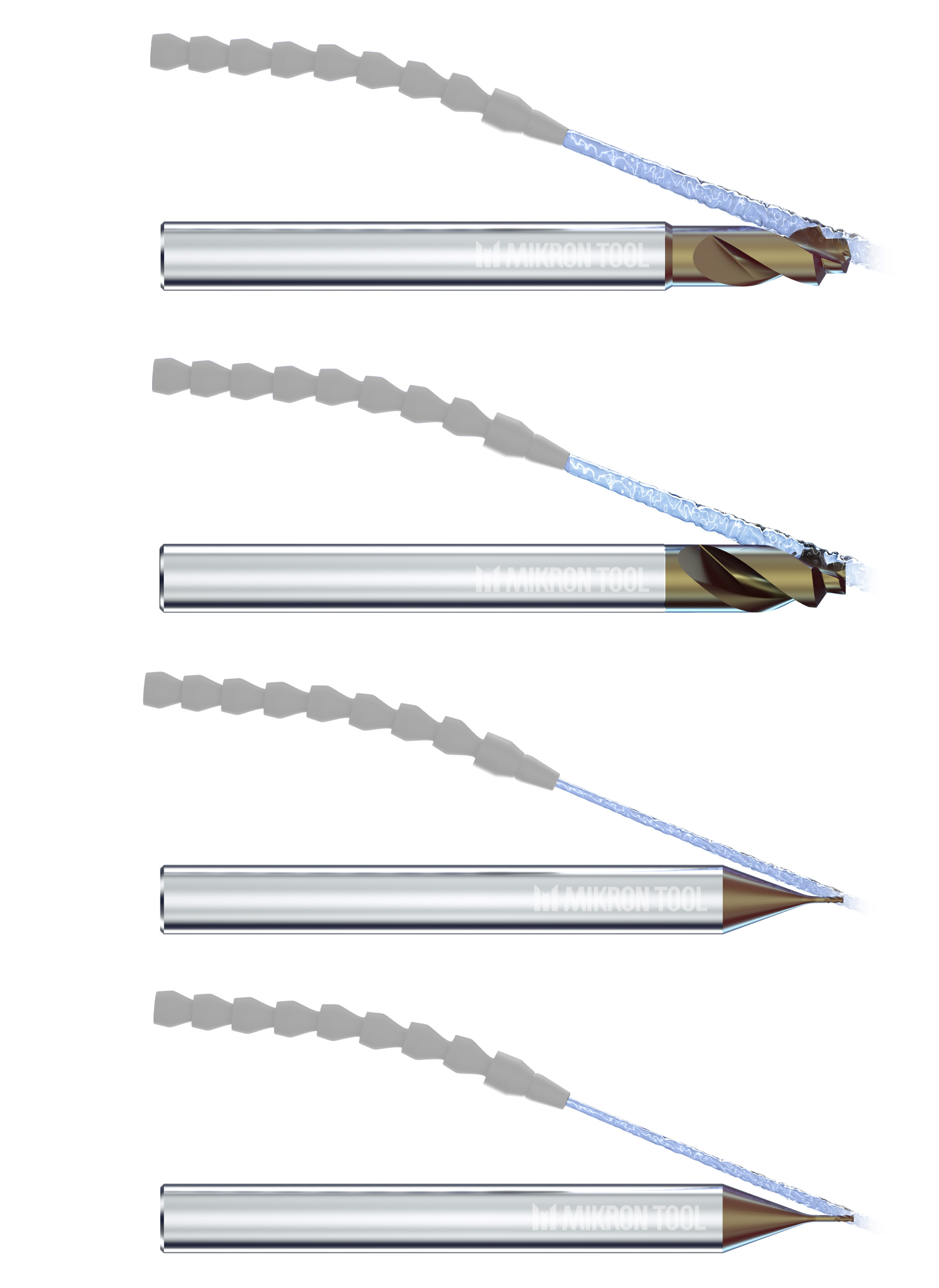

CrazyMill Hexalobe e CrazyDrill Hexalobe sono la soluzione sviluppata da Mikron Tool per raggiungere un significante incremento d’efficienza nella lavorazione di viti medicali in titanio (soprattutto titanio grado 5 ELI / TiAl6V4 ELI / 3.7165), in acciaio inossidabile (soprattutto 316LM / X2CrNiMo18-15-3 / 1.4441) o in cromo cobalto (soprattutto CrCoMo28). Grazie ad una strategia di lavorazione perfetta e dei parametri adattati in modo ottimale, la lavorazione delle viti a cava esalobata (meglio noto con il nome „TORX®“) è più veloce del 50%, garantendo allo stesso tempo una precisione delle dimensioni del profilo e un risultato praticamente senza bava.

La fresa in metallo duro CrazyMill Hexalobe è disponibile per la tipologia di TORX® da T4 – T30 (0.2 a 1.0 mm, [.008“ - .039“]), per profondità di fresatura di 3.5 x d e 5 x d ed in base al diametro con 3 oppure 4 taglienti.

La punta combinata CrazyDrill Hexalobe con angolo di punta di 140° e la punta piatta CrazyDrill Hexalobe Flat con angolo di punta di 180° sono disponibili per la tipologia di TORX® da T4 – T30 (0.9 a 3.8 mm, [.035“ - .150“]) oppure anche come punta combinata su misura.

Il programma Hexalobe di Mikron Tool

Con questo programma, Mikron Tool offre una soluzione per la lavorazione di viti medicali che non si ferma ad un’offerta utensili, ma include nel pacchetto anche la migliore strategia per l’uso ed i parametri adatti.

La strategia più efficiente nella lavorazione di viti „TORX®“ si è rivelata quella che ha anche un minor numero di utensili diversi: pre-foratura con smusso – fresatura delle forme esalobate – sbavatura finale. Il processo di fresatura che richiede più tempo, può essere eseguito tramite un’interpolazione elicoidale (con un passo massimo di 0.8 x d) o una fresatura di contornatura (con una profondità di taglio assiale ap massima di 0.5 x d).
Quando si lavora una vite in lega di CoCr, un materiale difficile da lavorare, è necessario preforare i lobi con la nostra CrazyDrill SST-Inox IK / IN, una punta standard sviluppata appositamente per questo materiale.

Quattro diventano due

Le quattro operazioni (forare – smussare – fresare – sbavare) sono fattibili in tre step con due utensili:

  • La punta combinata CrazyDrill Hexalobe esegue in un primo step sia il foro centrale che lo smusso a 120°, raggiungendo subito una qualità di superficie elevata (Ra 0.2µm, Rz 0.8 µm). CrazyDrill Hexalobe Flat (punta piatta) viene utilizzata quando un’impronta della punta sul fondo del foro non è richiesta dal componente.
    Dopo la fresatura della forma definitiva, la stessa punta serve ancora per la sbavatura → raggiungendo una superficie praticamente senza bava e una qualità della superficie eccellente.
  • La fresa in metallo duro CrazyMill Hexalobe con 3 o 4 taglienti (a dipendenza del diametro) è disponibile in due lunghezze standard. La sua elevata rigidità permette una lavorazione con avanzamenti assiali e radiali elevati, garantendo allo stesso tempo la precisione del profilo. L‘elevata qualità della superficie viene raggiunta grazie alla geometria speciale e alla capacità di lavorare con un alto avanzamento assiale che rende necessari solo pochi passaggi.

Geometria di taglio

Sia per CrazyMill Hexalobe che per CrazyDrill Hexalobe sono state sviluppate tre geometrie specifiche per garantire una perfetta lavorazione dei tre materiali più usati per viti medicali:

garantendo nella fresatura un’esecuzione senza vibrazione per lavorazioni con interpolazione elicoidale e nella foratura una buona rottura e rapida evacuazione dei trucioli.

Metallo duro micrograna

Uno speciale metallo duro micrograna con elevata rigidità e resistenza alle scheggiature soddisfa tutte le esigenze in termini di proprietà meccaniche (come elevata tenacità o bassa conducibilità termica) di titanio, acciaio inossidabile e cromo cobalto.

Rivestimento di elevata prestazione

Il rivestimento di elevata prestazione eXedur SNP è resistente al calore e all’usura, previene il tagliente di riporto e favorisce l’evacuazione uniforme dei trucioli. Il risultato è una lunga durata di vita dell’utensile. Il rivestimento è senza cromo per evitare contaminazioni incrociate su componenti medicali.

Il suo CrazyMill e CrazyDrill Hexalobe personale

Mikron Tool offre CrazyMill e CrazyDrill Hexalobe anche in versioni personalizzate:

  • Fresa con diametri, lunghezze e taglienti diversi dal programma standard
  • Punta combinata con diametri, profondità di foratura e smussi diversi dal programma standard

MikronTool-Products-Description-customer-CrazyDrill-Hexalobe_ITA

Desiderate più informazioni sulle nostre possibilità? Contattateci qui.

CrazyMill/CrazyDrill Hexalobe Video

Nuovo concetto per la lavorazione di forme „Torx®“
