Micro-foratura di titanio
La tendenza alla miniaturizzazione richiede utensili sempre più piccoli e performanti che garantiscano processi affidabili e massima precisione. Questo vale anche per la lavorazione del titanio.
Il titanio è un materiale difficile da lavorare; la sua elevata tenacità e resistenza e la bassa conducibilità termica sono solo alcune delle ragioni del suo capriccioso comportamento durante la lavorazione.
Con CrazyDrill Titanium TN / TK, Mikron Tool offre una micro-punta perfettamente bilanciata per la lavorazione del titanio puro e delle leghe di titanio che può essere utilizzato in modo affidabile anche in scenari di lavorazione con bassa pressione di raffreddamento interna o con raffreddamento esterno. La micro-punta in metallo duro è disponibile nei diametri da 0.2 a 2 mm (.008“ a .078“, frazioni di pollice a disposizione), per profondità di foratura di 3 x d e 6 x d e in due versioni: CrazyDrill Titanium TK con lubrificazione integrata nel gambo (min. 15 bar o 220 psi) e CrazyDrill Titanium TN per la lavorazione con lubrificazione esterna.
CrazyDrill Titanium TK – lubrificazione integrata nel gambo

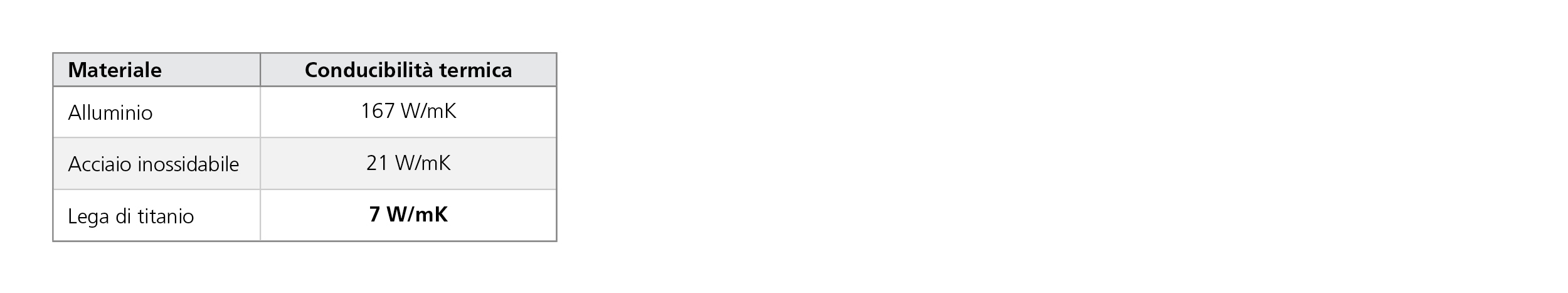

La sfida: Elevato carico termico
Nella foratura del titanio, l'elevato carico termico sul tagliente rappresenta una sfida. Questo porta a scheggiature del tagliente e aumenta l'usura dell'utensile. Le migliori tecnologie di raffreddamento per le punte di dimensioni superiori a 1 mm (e con una pressione del lubrificante di raffreddamento disponibile di almeno 40 bar) sono i canali di raffreddamento interni elicoidali che escono dalla testa della punta. Per diametri di foratura a partire da 0,2 mm, sono necessarie altre tecnologie per garantire un processo di foratura stabile e affidabile!
La soluzione: Lubrificazione integrata nel gambo
Le attuali tecnologie di raffreddamento non consentono canali di raffreddamento a spirale per le micro-punte, poiché sarebbe necessaria una pressione del refrigerante estremamente elevata. La soluzione di Mikron Tool è CrazyDrill Titanium TK con un sistema di raffreddamento integrato nel gambo, che consente di alimentare direttamente e massicciamente la punta con il refrigerante, di dissipare il calore e quindi di garantire una lunga durata di vita. Il getto continuo di lubrorefrigerante garantisce una rimozione ottimale dei trucioli. Inoltre, le punte possono essere utilizzate con una pressione minima di 15 bar.
In aggiunta, su richiesta, Mikron Tool offre anche CrazyDrill Titanium TN come soluzione per la lavorazione con lubrificazione esterna.

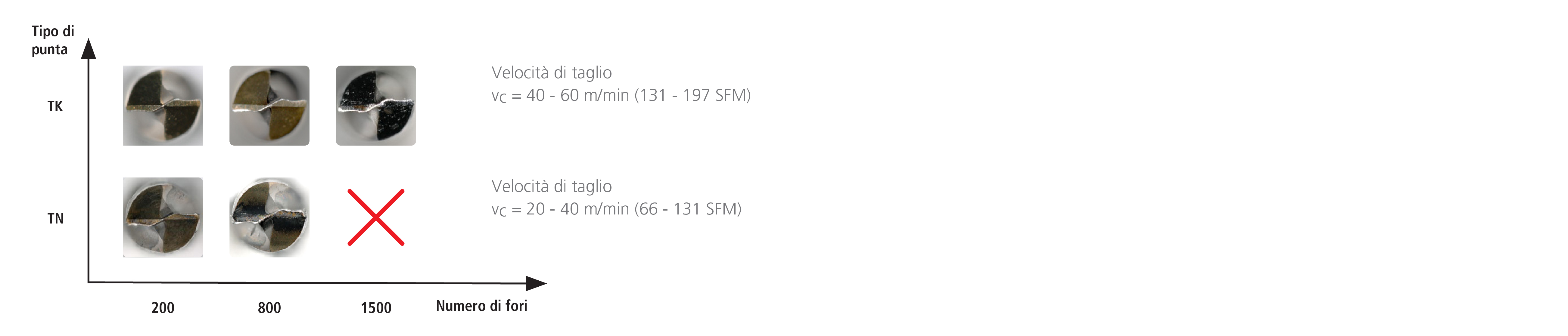

Paragone tra raffreddamento integrato nel gambo e lubrificazione esterna:
Specifica geometria del tagliente

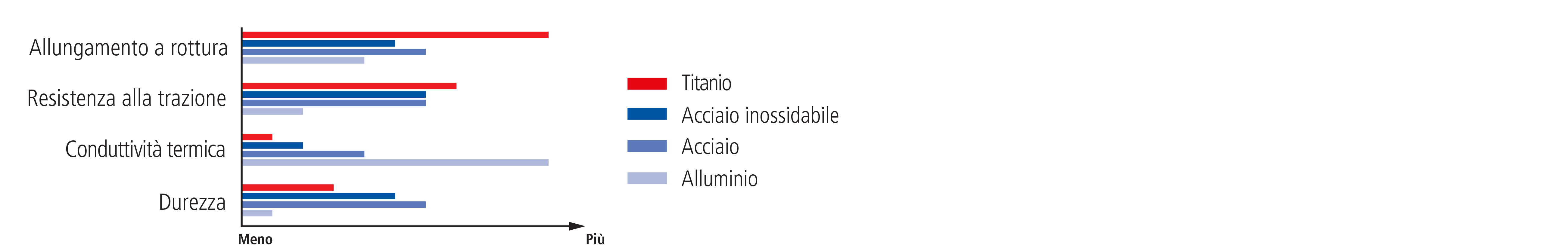

La sfida: Scarsa lavorabilità del titanio

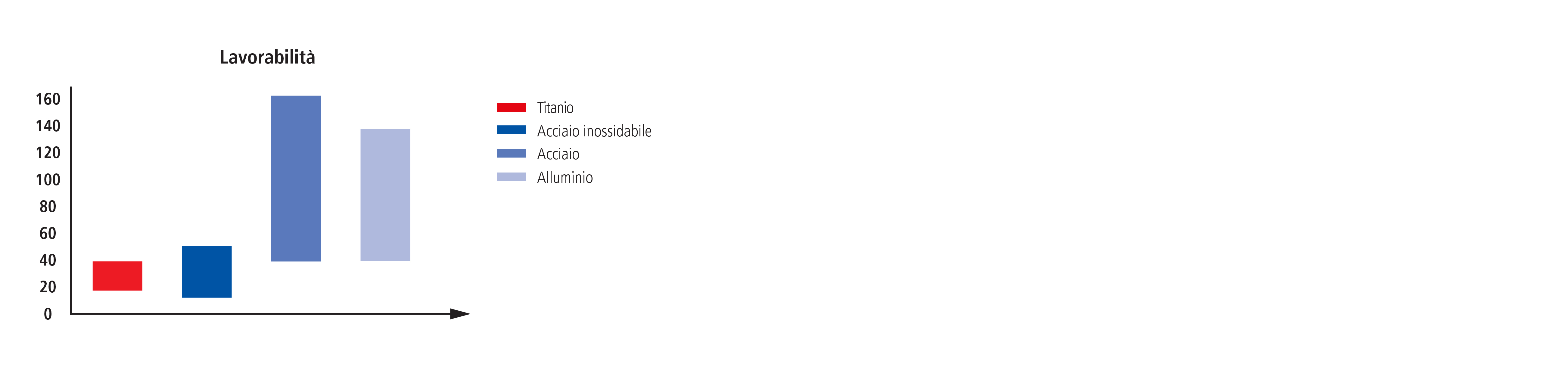

La lavorazione del titanio è generalmente più difficile di quella di altri materiali come l'acciaio e l'acciaio inossidabile. Per lavorare il titanio in modo efficace ed efficiente, è necessaria una geometria del tagliente speciale.

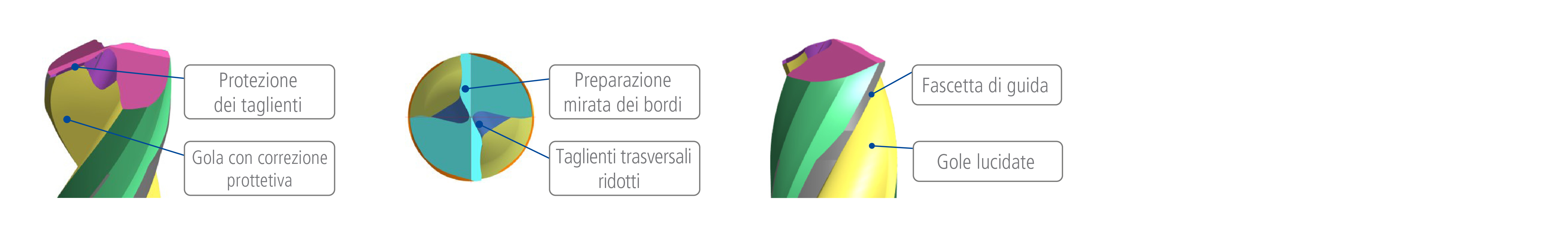

La soluzione: Geometria del tagliente specifica per tutti i tipi di titanio
Sfruttando la strategia di foratura a step e applicando un concetto di raffreddamento attraverso il gambo, Mikron Tool ha sviluppato un'unica geometria adatta a tutti i gradi di titanio, con le seguenti caratteristiche:
Vantaggi:
- Buona auto-centratura
- Sicurezza di processo
- Perfetta evacuazione dei trucioli
- Ridotta adesione di materiale
Ridotta pressione di taglio e ridotta forza assiale
La sfida: Alte forze assiali

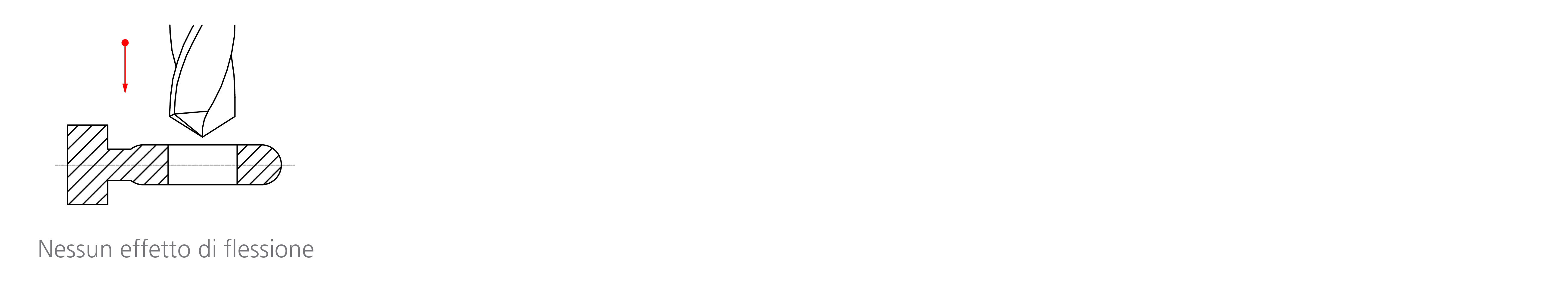

Una geometria convenzionale della punta da taglio, caratterizzata da un largo nocciolo, crea una forza assiale elevata che porta alla flessione del pezzo, soprattutto nel caso di pezzi sporgenti e a parete sottile.
La soluzione: Geometria di taglio della punta specifica per il titanio
CrazyDrill Titanium TK/TN è stata sviluppata con una riduzione del nocciolo estremamente sottile e una speciale geometria del tagliente che permette forature con forze assiali minime.
Il risultato è una riduzione della forza dal 25% al 45%.

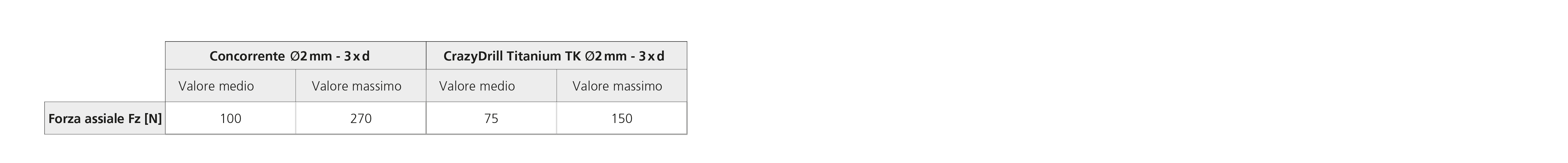

Esempio:

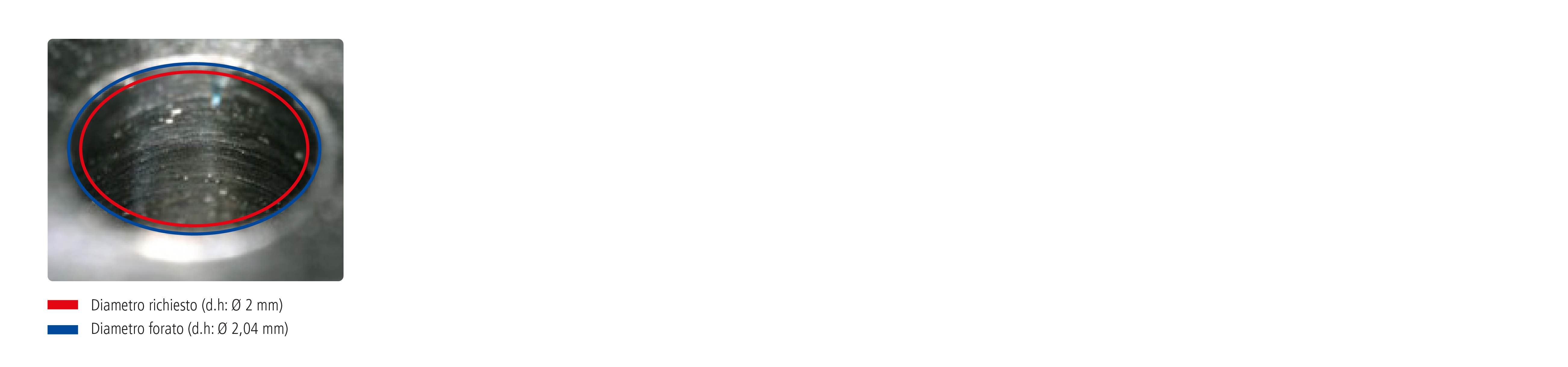

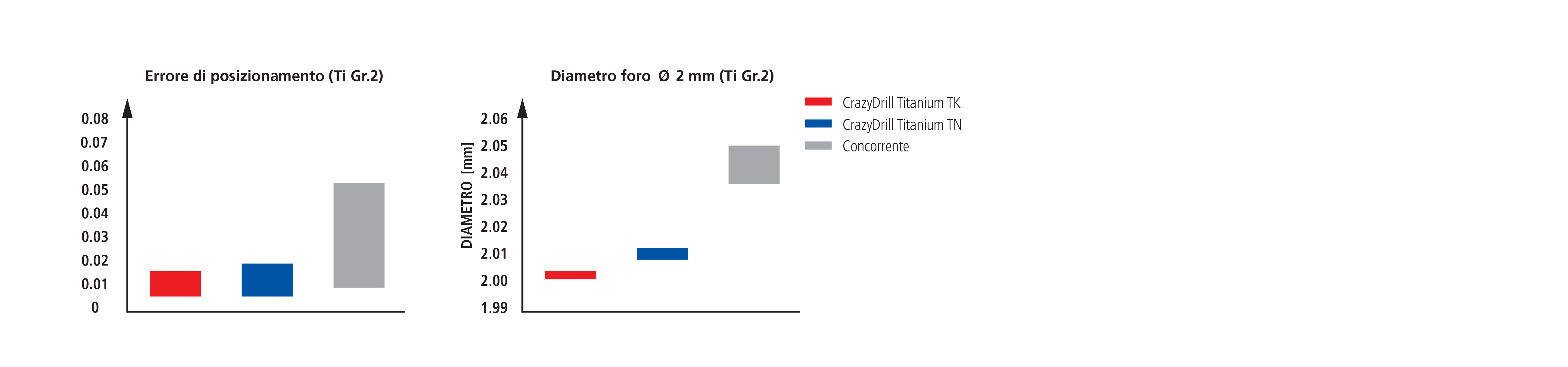

Massima precisione
La sfida: Precisione di foratura
Il titanio ha un'elevata elasticità e resistenza alla trazione. Pertanto, i requisiti per ottenere una buona qualità superficiale, precisione del diametro, rotondità e posizione sono molto elevati.
La soluzione: Geometria di taglio specifica per il titanio
Una combinazione geometrica perfetta per ottenere i migliori risultati:
- Cuspide della punta / riduzione del nocciolo: - bassa forza assiale - buon posizionamento & bassa deviazione
- Fascetta di guida stretta: - evita l’accumulo di materiale - buona qualità di superficie
- Protezione del tagliente: - taglienti stabili (nessuna rottura) - diametro foro preciso
Il suo CrazyDrill Titanium TN/TK personale
Mikron Tool offre CrazyDrill Titanium anche in versioni personalizzate:
- Punta rotazione sinistra
- Punta con diametri e lunghezze diversi dal programma standard
Desiderate più informazioni sulle nostre possibilità? Contattateci qui.
