Dispositivo di bloccaggio, lubrificazione e filtro per punte
con raffreddamento interno
Informazioni generali
Nell'industria del taglio vengono richiesti tempi di lavorazione sempre minori. Allo stesso tempo, crescono le esigenze di precisione e sicurezza di processo. Per rispondere a tali esigenze, il sistema "macchina utensile - mandrino - utensile - portautensili" deve essere perfettamente coordinato.
Da ciò risultano i seguenti requisiti specifici:
- Per la gamma macchine utensili: alta rigidità, isolamento vibrazionale, elementi mobili leggeri, alta concentricità del mandrino, forza di trazione del mandrino macchina, controllo intuitivo e rapido
- Per il portautensili: alta concentricità e qualità di equilibrio, bloccaggio stabile dell'utensile
- Per l'utensile: alta concentricità, alta qualità di equilibrio (geometria, gambo), alta durata (il materiale di taglio, geometria, rivestimento)
Dispositivo di bloccaggio
Mandrino a bloccaggio idraulico
Garantisce alta concentricità durante la foratura.
Caratteristiche:
- Concentricità: 0.003 mm (.00012") (punto di misura 2.5 x D)
- Velocità massima: 50'000 giri/min / Qualità di equilibrio (G 2.5 / 25000 1/min)
- Bloccaggio centrale esatto
- Alta trasmissione della coppia
- Nessuna manutenzione (sistema chiuso)
- Nessuna usura diametro di bloccaggio
- Alta durata di vita dell'utensile (fino a 4 volte)
- Forza di bloccaggio modulabile
- Rapido cambio utensile (senza dispositivi aggiuntivi come sistema di calettamento a caldo)
Modo d’uso:
- Bloccaggio estremamente preciso di utensili a gambo cilindrico
- Mandrino universale per fresatura (sgrossatura e finitura) e foratura
- Ideale per lavorazioni ad alta velocità (fresatura) grazie alle caratteristiche di smorzamento
Mandrino a calettamento - Mandrino a calettamento secondo DIN 69871
Garantisce alta precisione di rotazione mediante collegamento ad attrito ed un collegamento ottimale tra l'utensile ed il portautensili.
Caratteristiche:
- Concentricità: ≤ 0.003 mm (.00012")
- Velocità massima: 40'000 giri/min
- Trasmissione di forza estremamente sicura
- Per diametri del gambo a partire da 4 mm (.157") (3 mm (.118") possibile a determinate condizioni).
- Coppia trasmissibile da 2 a 4 volte maggiore rispetto a mandrini a bloccaggio idraulico e portapinze
- Tempi di cambio utensile medi (necessario sistema di calettamento a caldo)
- Adatto per lavorare con spazi stretti e bordi sporgenti grazie alle dimensioni contenute e alle parti lunghe
Modo d’uso:
- Ideale per lavorazioni ad alta velocità, in particolare per i piccoli diametri
- Per il bloccaggio di frese e punte a gambo cilindrico
Sistemi portapinze (pinza ER) secondo DIN 6499-A / Mandrino di precisione ottimizzato
Assicura la massima concentricità.
Caratteristiche:
- Concentricità: 0.003 mm (.00012") possibile
- Velocità massima: 40'000 giri/min
- Tempi di cambio utensile medi (senza dispositivi aggiuntivi come sistema di calettamento a caldo, ma necessaria chiave dinamometrica)
Modo d’uso:
- Bloccaggio di utensili a gambo cilindrico in portapinze secondo DIN 6499
- Mandrino universale per fresatura (sgrossatura e finitura) e foratura
Qualità di equilibrio
La qualità di equilibrio dei dispositivi di bloccaggio, alla luce dell'aumento dei giri nella lavorazione ad alta velocità, è un criterio importante. Una migliore qualità di equilibrio garantisce non solo vibrazioni ridotte sull'utensile e quindi alta durata di vita abbinata ad elevata precisione di superficie, ma anche e soprattutto la protezione dei cuscinetti del mandrino.
Macchine
CrazyDrill Cool SST-Inox può essere utilizzato su una vasta gamma di macchine utensili: centri di foratura, macchine a controllo numerico (utensili per cnc), torni (utensili per tornio) o macchine transfer.
- Velocità minima 10‘000 giri/min (diametro punta 1 mm / .039“)
- Velocità minima 3‘000 giri/min (diametro punta 3 mm / .118“)
- Concentricità minima del mandrino 5 µm (.00019“)
Refrigerazione / Filtro / Pressione del refrigerante
Per ottenere risultati ottimali, Mikron Tool raccomanda l’utilizzo di olio da taglio come refrigerante. In alternativa, e possibile utilizzare anche emulsioni all'8% o più con additivi EP (Extreme-Pressure-Additive).
Filtro: negli utensili di foratura con raffreddamento interno, in generale, la qualità del filtro è molto importante, per evitare che particelle residue o trucioli entrino nell’utensile. Soprattutto nei piccoli diametri devono essere rispettate le seguenti qualità di filtro:
Punta con Ø < 2 mm (.079“) qualità filtro ≤ 0.010 mm (.0004“)
Punta con Ø < 3 mm (.118“) qualità filtro ≤ 0.020 mm (.0008“)
Punta con Ø < 6.35 mm (.250“) qualità filtro ≤ 0.050 mm (.0020“)

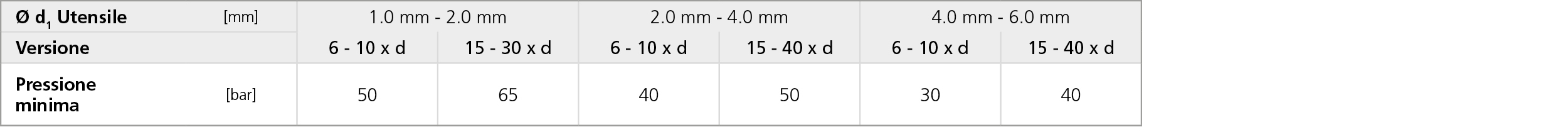

Tabella pressione del lubrificante:
Lubrificante: olio da taglio
Per CrazyDrill Cool SST-Inox viene richiesta una pressione minima del lubrificante come indicato nella tabella per forare con sicurezza di processo. Una pressione alta è generalmente preferibile per l’effetto di raffreddamento e lavaggio.
