Serrage, lubrification et filtration pour forets pour le titane avec lubrification intégrée dans la queue

Informations générales

Dans l’industrie on est constamment confronté avec la demande de réduire le temps pour les solutions d’usinage. De même, les exigences relatives à la précision de fabrication et à la fiabilité du processus ne cessent pas d'évoluer. Pour respecter ces exigences, le système « machine-outil - broche - outil - porte-outil » doit être parfaitement ajusté.

Par conséquent, les exigences suivantes s'appliquent :

  • Machine-outil : Niveau de rigidité élevé, isolation antivibratoire des fondations, conception légère des parties mobile, concentricité élevée de la broche, forces de serrage dans la broche de la machine, contrôle numérique intelligent et rapide
  • Porte-outil : Qualité élevée de concentricité et d'équilibre, serrage à friction de l'outil
  • Outil : Concentricité élevée, équilibre de haute qualité (géométrie, conception de la forme du corps), durée de vie élevée (matériau de coupe, géométrie, revêtement)

Dispositifs de serrage

Mandrins expansibles hydrauliques

Ils permettent de garantir une concentricité au cours du perçage.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Caractéristiques :

  • Concentricité : 0.003 mm (.118") (point de mesure à 2.5 x D)
  • Vitesse max. : 50'000 tr/min / classe d’équilibration (G 2.5 / 25000 1/min)
  • Serrage centré exact
  • Couple de transmission élevé
  • Aucun entretien (système fermé)
  • Aucune usure dans le diamètre de serrage
  • Durée de vie (jusqu'à 4 fois) de l'outil
  • Forces de serrage ajustables
  • Remplacement rapide des outils (sans dispositifs supplémentaires)

Emploi :

  • Serrage hautement précis des outils avec corps cylindrique
  • Porte outil universel pour fraisage, (opérations d’ébaucher e finition) et perçage
  • Avantageux lors de l'usinage HSC (fraisage) grâce aux propriétés d'absorption de chocs

Mandrin par frettage conforme à DIN 69871

Ils permettent d'assurer la concentricité la plus élevée à une liaison sécurisée réalisée par friction et forme une liaison optimale entre les outils et le support.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Caractéristiques :

  • Concentricité : ≤ 0.003 mm (.0001")
  • Vitesse max. : 40'000 tr/min
  • Transmission totalement sécurisée de la force par friction
  • Approprié pour le diamètre arbre à partir de 4 mm (.157"), 3 mm (.118") sont conditionnellement possibles)
  • Couple transmissible 2 à 4 fois plus haut, comparativement aux mandrins hydro-expansibles et aux mandrins à pince
  • Durée moyenne du remplacement des outils (système de frettage est nécessaire)
  • Adapté pour solutions d’usinage dans des espaces réduits grâce à une conception compacte et longue

Emploi :

  • Optimal pour l'usinage HSC, particulièrement pour les petits diamètres d’outils
  • Pour le serrage des fraises et des forets avec corps cylindrique

Mandrin à pince (mandrin à pince ER) conforme à DIN 6499-A

Il peut garantir une concentricité élevée.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Caractéristiques :

  • Concentricité : 0.003 mm (.0001") possible
  • Vitesse max. : 40'000 tr/min
  • Durée moyenne du remplacement des outils (une clé dynamométrique est nécessaire)

Emploi :

  • Serrage des outils avec corps cylindrique dans les mandrins à pince conformément à DIN 6499
  • Mandrin universelle pour fraisage (ébaucher et finition) et perçage

Qualité de l'équilibrage

En cas d’usinage à grande vitesse, la qualité de l'équilibrage des mandrins est tant plus importante tant que le nombre de tr/min est plus élevé. La meilleure qualité de l'équilibrage permet non seulement de réduire les vibrations de l'outil donc on aura une augmentation de sa durée de vie et une qualité de surface accrue, mais aussi et surtout assure la protection des roulements de la broche.

Machines

CrazyDrill Titanium TN/TK, le foret pour titane, peut être utilisé sur perceuse automatique, sur des centres d’usinage CNC (p.ex. machine 5 axes à commande numérique), des tours automatiques ou des machines transfert.

  • Vitesse minimale 10’000 tr/min (diamètre foret 1 mm / .039“)
  • Vitesse minimale 3’000 tr/min (diamètre foret 3 mm / .118“)
  • Concentricité minimale de la broche 5 µm (.00019“)

Lubrification / Filtration / Pression de réfrigérant

Pour de meilleurs résultats, Mikron Tool recommande l’utilisation d’une émulsion de 8% avec des additifs EP (Extreme-Pressure-Additives) comme lubrifiant. On peut aussi utiliser de l’huile de coupe pour obtenir de bons résultats.

Filtre : Les grands canaux de refroidissement permettent d'utiliser un filtre standard avec une qualité de ≤ 0,05 mm.
Pour les outils avec arrosage externe, il est nécessaire de s'assurer que le lubrifiant est directement dirigé vers la pointe de la mèche, ce qui permet de refroidir et de lubrifier parfaitement le foret et d'évacuer les copeaux.

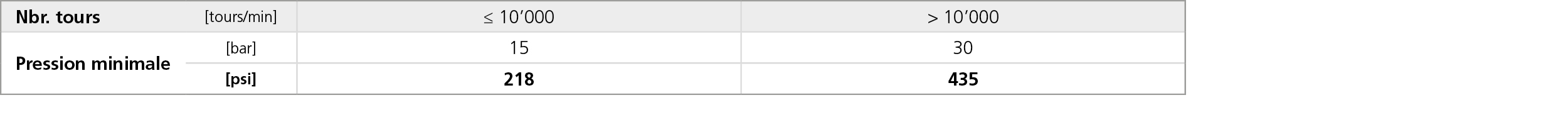

Pression du réfrigérant : Pour garantir un processus de perçage fiable avec des outils à arrosage intégré, les pressions minimales suivantes sont nécessaires (voir tableau).

Pour les petits diamètres, une pression plus élevée du lubrifiant est nécessaire.
Une pression élevée est généralement meilleure pour l'effet de refroidissement et de nettoyage.
