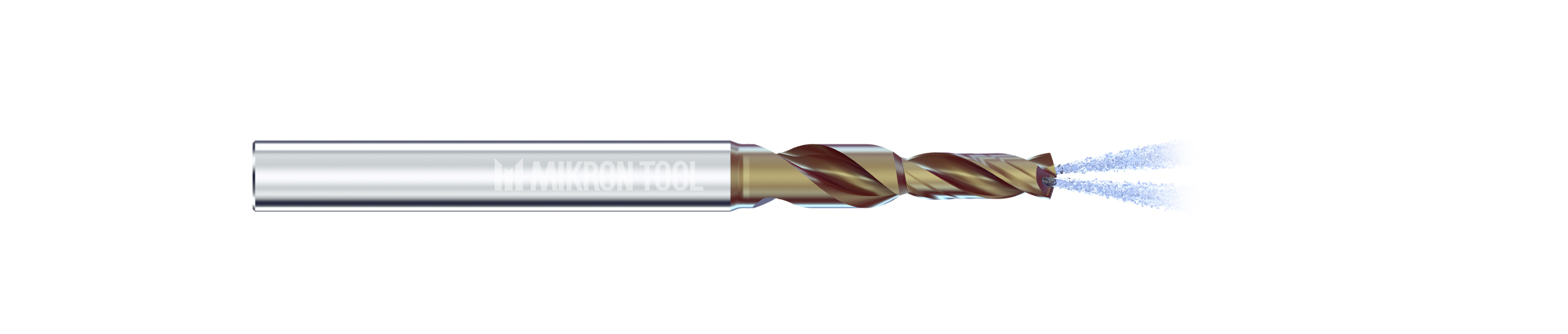

CrazyDrill Coolpilot Titanium ATC
perfekte Vorbereitung zum Hochleistungsbohren in Titanlegierungen

Mit CrazyDrill Coolpilot Titanium ATC bietet Mikron Tool einen Pilot- und Kurzbohrer an für Titanlegierungen im Durchmesserbereich von 1.0 bis 6.35 mm (.039“ bis .250“, Zwischenabmessungen in Zoll verfügbar) (Kleinbohrer für Titan). Dieser Pilot- bzw. Kurzbohrer mit Innenkühlung verfügt über interne spiralisierte Kühlkanäle, die dank der neu konzipierten Form eine bis zu vier Mal höhere Kühlmittelmenge an die Spitze des beschichteten Werkzeuges führen. CrazyDrill Coolpilot Titanium bereitet nachfolgende tiefe Bohrungen mit CrazyDrill Cool Titanium ATC perfekt vor und, falls gewünscht, wird im gleichen Bohrvorgang eine Senkung von 90° angebracht (Bohrer mit Senker). Bestens eignet sich dieser VHM-Bohrer auch als eigenständiger und höchst präziser Kurzbohrer für Bohrungen von Titanlegierungen bis zu einer maximalen Bohrtiefe von 3 x d.

Pilot- und Kurzbohren in Titanlegierungen mit CrazyDrill Coolpilot Titanium ATC

CrazyDrill Coolpilot Titanium ATC ist als Pilot- und Kurzbohrer mit integrierter Fasenschneide (Kurzbohrer und Anfaswerkzeug) für die Bearbeitung von Titanlegierungen entwickelt. Damit ergänzt er CrazyDrill Cool Titanium ATC bestens (Bohrtiefen bis 10 x d). Die Toleranzen sind dabei so ausgelegt, dass sie perfekt zu denen des langen Bohrers passen und bei der kombinierten Verwendung keine Stufen zwischen der Pilotbohrung und der Nachfolgebohrung messbar sind.

Auch für CrazyDrill Coolpilot Titanium ATC gilt: schnell, präzise und zuverlässig bohren. Verschiedene Faktoren sind dafür verantwortlich: eine materialspezifische und speziell geschliffene Schneidengeometrie, neue Führungsfasen und eine Sonderform der integrierten Kühlkanäle.

Materialspezifische Schneidengeometrie

Da sich die Materialeigenschaften von Titanlegierungen (hohe Festigkeit bei geringer Duktilität) und reinem Titan (hohe Korrosionsbeständigkeit bei geringen mechanischen Eigenschaften) wesentlich unterscheiden, sind nur mit einer materialspezifischen Schneidengeometrie eine kontrollierte Spanabfuhr, hohe Bohrgeschwindigkeiten und wiederholgenaue Prozesse, bei gleichzeitig bester Bohrungsqualität, zu erzielen.

Spezielle Schneidengeometrie mit optimaler Schnittigkeit und Stabilität

Scharf geschliffene Schneiden, die gleichzeitig stabil sind, verhindern eine Werkzeugverklemmung. Schnittdrücke und Temperatur werden so deutlich gesenkt. Ergebnis: kein Werkzeugbruch.

Führungsfase

Besonders glatte Oberflächen der Führungsfasen verhindern Materialverklebungen, die Schnittkräfte und Bohrungsqualität bleiben unverändert, das Werkzeug ist entlastet.

Innovatives Kühlkonzept

Beim Bohren von Titan ist die hohe Temperaturbelastung der Schneiden eine Herausforderung. Die patentierte Sonderform der neuen Kühlkanäle ermöglicht eine bis zu 4 Mal höhere Kühlmittelmenge (gegenüber konventionellen Kühlkanälen) bei gleichem Druck. Gleichzeitig spült der massive Kühlmittelstrahl die Späne durch die Spannuten und verhindert jede Form von Spänestau. Unkontrollierte Bohrerbrüche werden so vermieden.

Wichtig: Abgestimmt auf CrazyDrill Programm

Die Pilotbohrung mit CrazyDrill Coolpilot Titanium ATC ist der perfekte Ausgangspunkt für eine präzise Bohrungsposition mit hoher Fluchtungsgenauigkeit. Dank perfekt abgestimmter Bohrertoleranz und Spitzenwinkeln entsteht kein messbarer Übergang vom Pilotbohrer zum Folgebohrer (z.B. CrazyDrill Cool Titanium ATC). Eine hohe Standzeit des Folgebohrers sowie eine durchgehend hohe Qualität der Bohrung ist gewährleistet.

Pilotbohren und Senken in einem Durchgang

Die Pilot- oder Kurzbohrung bis 3 x d wird in einem Bohrstoss ausgeführt. Durch die Pilotbohrung ist der Folgebohrer optimal geführt, was eine hohe Geradheit der Nachfolgebohrung garantiert. Dank der integrierten Fasenschneide kann gleichzeitig eine Senkung von 90° angebracht werden, womit sich die Bearbeitungszeiten durch das Einsparen eines Werkzeugwechsels verkürzen. Ausserdem ermöglicht die doppelte, schmale Führungsfase höchste Präzision (Geradheit) und Oberflächenqualität.

Ihr persönlicher CrazyDrill Coolpilot Titanium ATC

Mikron Tool bietet CrazyDrill Coolpilot Titanium ATC auch in kundenspezifischen Varianten an:

  • Bohrer linksdrehend
  • Bohrer mit abweichenden Durchmessern und Längen zum Standardprogramm
  • Bohrer mit verschiedenen Anfaswinkeln / Senkwinkeln

Mehr Informationen zu unseren Möglichkeiten? Klicken Sie hier.
