Jedem Titan seinen Bohrer

Der Hochleistungswerkstoff Titan ist eine zerspanungstechnische Herausforderung. Gleichwohl: Titan ist nicht gleich Titan. Mit CrazyDrill Cool Titanium ATC (für Titanlegierungen) und PTC (für Reintitan) bietet Mikron Tool einen perfekt auf das jeweilige Material zugeschnittenen Bohrer im Durchmesserbereich von 1 bis 6.35 mm (.039“ bis .250“, Zwischenabmessungen in Zoll verfügbar) und für Bohrtiefen von 3 x d bis 10 x d an. Der Hartmetallbohrer verfügt über interne spiralisierte Kühlkanäle (Bohrer mit Innenkühlung), die dank der neu konzipierten Form eine bis zu vier Mal höhere Kühlmittelmenge an die Spitze des Werkzeuges führen. Dank der innovativen Spitzen- und Nutengeometrie und der neuartigen Beschichtung können Titanlegierungen jetzt bis zu einer Bohrtiefe von 10 x d in einem einzigen Bohrstoss mit hohen Leistungen in Bezug auf Qualität, Standzeit und Bearbeitungszeit realisiert werden.

CrazyDrill Cool Titanium – zwei materialspezifische Geometrien für Reintitansorten und Titanlegierungen

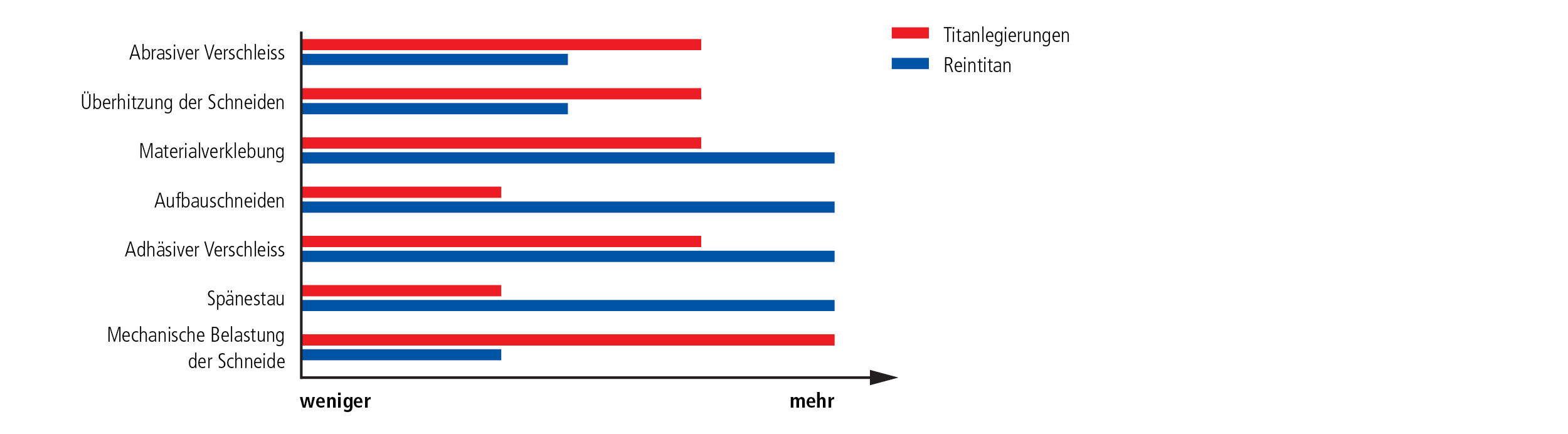

Herausforderung: Unterschiedliche Eigenschaften von Reintitan und Titanlegierungen

Die Materialeigenschaften von reinem und legiertem Titan unterscheiden sich wesentlich. Reintitan (Grad 1-4) zeichnet sich durch hohe Korrosionsbeständigkeit aus, hat aber dafür geringere mechanische Eigenschaften. Legiertes Titan (Grad 5 und höher) hat eine hohe Festigkeit, aber eine geringe Duktilität.

different properties

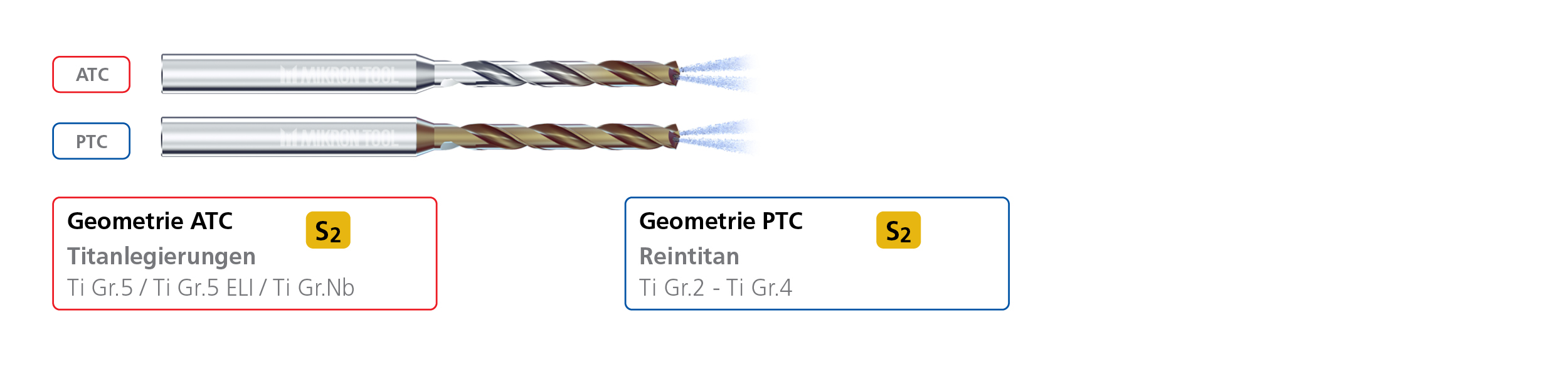

Lösung: zwei materialspezifische Schneidengeometrien

Nur so sind sowohl in Titanlegierungen als auch in Reintitan eine kontrollierte Spanabfuhr, hohe Bohrgeschwindigkeiten und wiederholgenaue Prozesse bei hervorragender Bohrungsqualität zu erzielen.

material specific cutting edge geometry

Innovatives Kühlkonzept

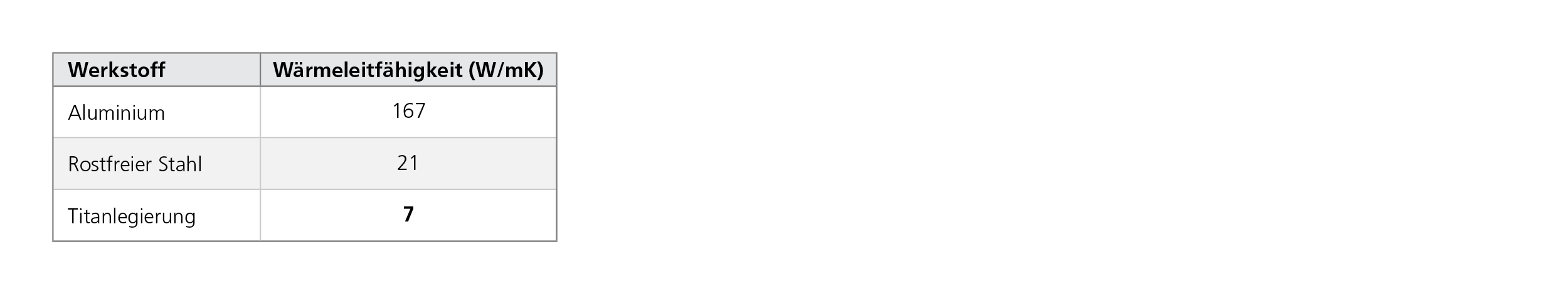

Herausforderung: Hohe Temperaturbelastung und Spänestau

Beim Bohren von Titan ist die hohe Temperaturbelastung der Schneiden eine Herausforderung. Mögliche Folgen: Mikro- und Schneidenausbrüche. Zudem verdichten sich Titanspäne gerne im Kopfbereich und verhindern das Nachfliessen weiterer Späne. Es kommt zu unkontrollierten Bohrerbrüchen.

High temperature

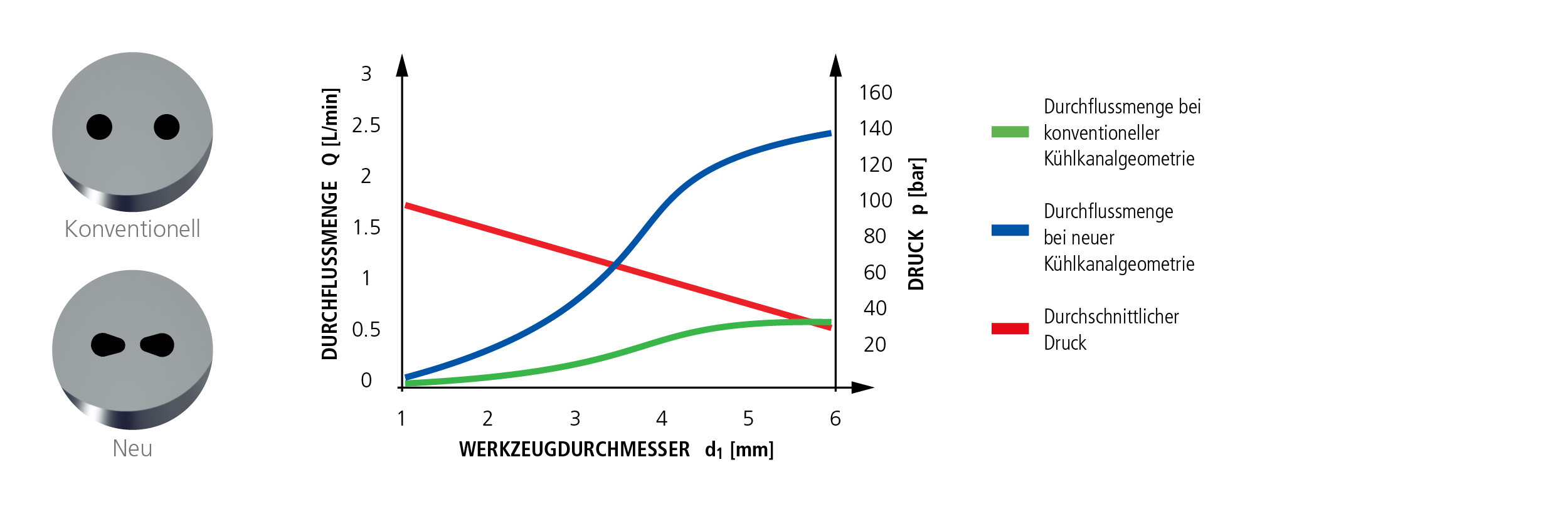

Lösung: Innovatives Kühlkonzept

Die patentierte Sonderform der Kühlkanäle ermöglicht eine bis zu 4 Mal höhere Kühlmittelmenge (gegenüber konventionellen Kühlkanälen) bei gleichem Druck. Gleichzeitig spült der massive Kühlmittelstrahl die Späne durch die Spannuten und verhindert jede Form von Spänestau.

Innovative cooling concept

Führungsfasen und neu konzipierte Spanleitfasen

Herausforderung: Materialverklebung

Materialverklebungen an Führungsfasen und den Nebenfreiflächen erhöhen die Schnittkräfte und wirken sich negativ auf die Bohrungsqualität aus.

Material adhesion

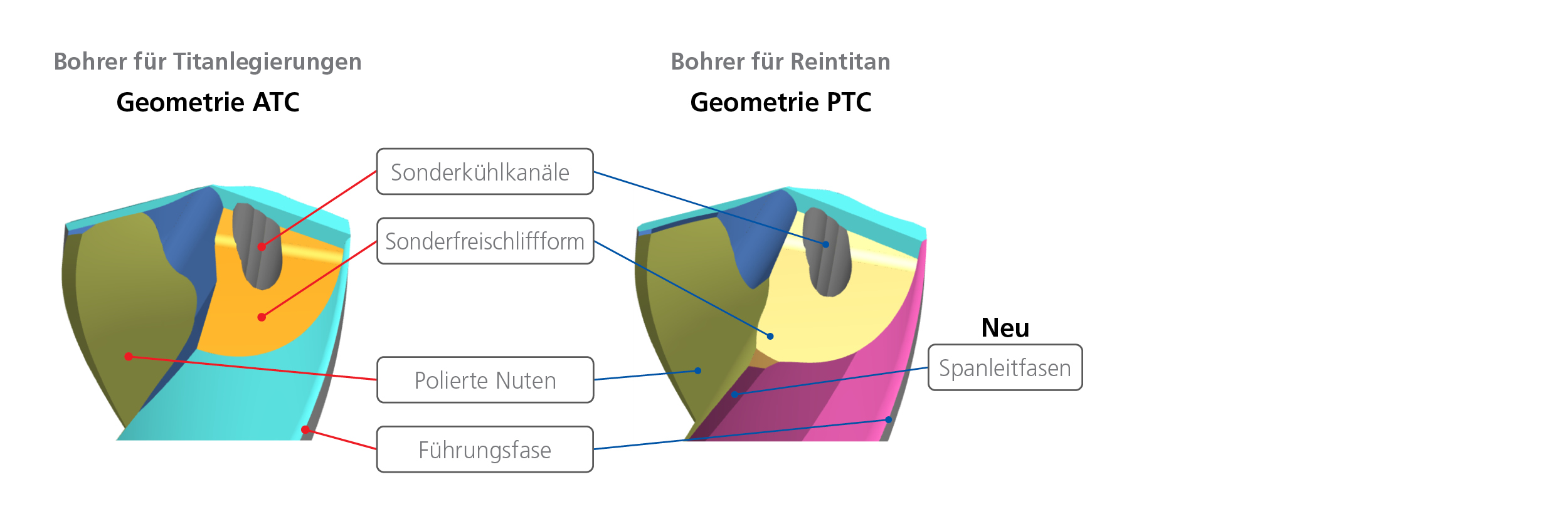

Lösung: Führungsfasen und neu konzipierte Spanleitfasen

Die besonders glatten Oberflächen der Führungsfasen und die neu konzipierten Spanleitfasen beim PTC-Bohrer verhindern Materialverklebungen und entlasten das Werkzeug.

Guiding margins

Spezielle Schneidengeometrie mit optimaler Schnittigkeit und Stabilität

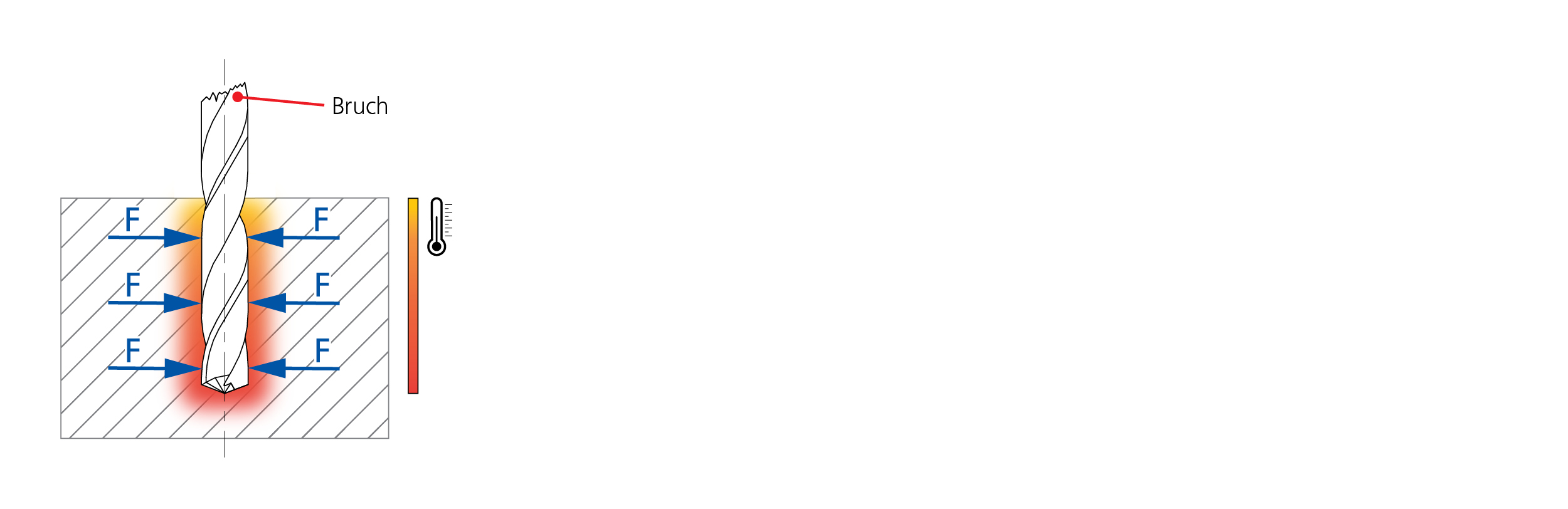

Herausforderung: Werkzeugverklemmung bei zunehmender Bohrtiefe

Bei zunehmender Bohrtiefe führt die extreme zähelastische Eigenschaft des Titans zum Verklemmen des Werkzeugs. Die Folge ist Werkzeugbruch.

Tool jamming

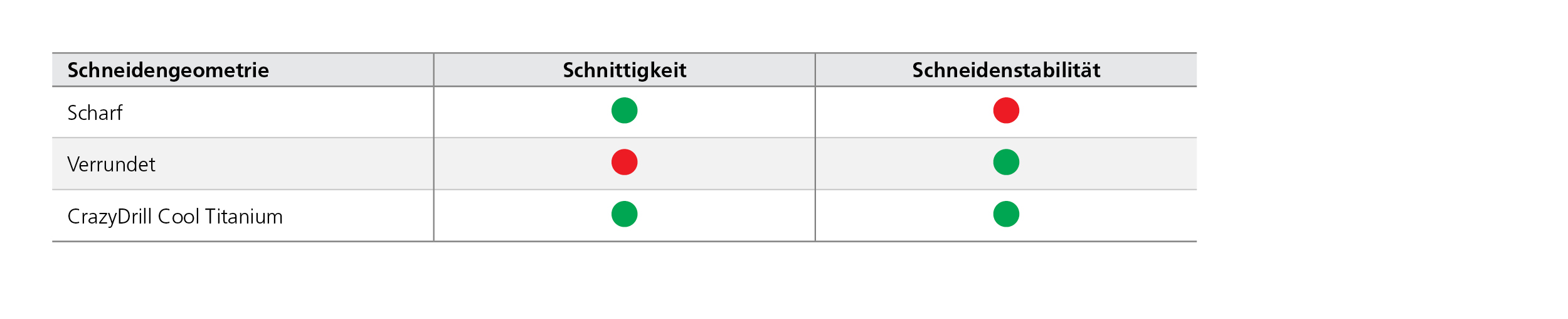

Lösung: Besondere Schneidengeometrie

Abhilfe schaffen hier scharf geschliffene Schneiden, die gleichzeitig stabil sein müssen. Die neue spezifische Schneidengeometrie meistert diesen Spagat; Schnittdrücke und Temperatur werden so deutlich gesenkt.

Optimum cutting ability and stability

Perfekte Bohrvorbereitung

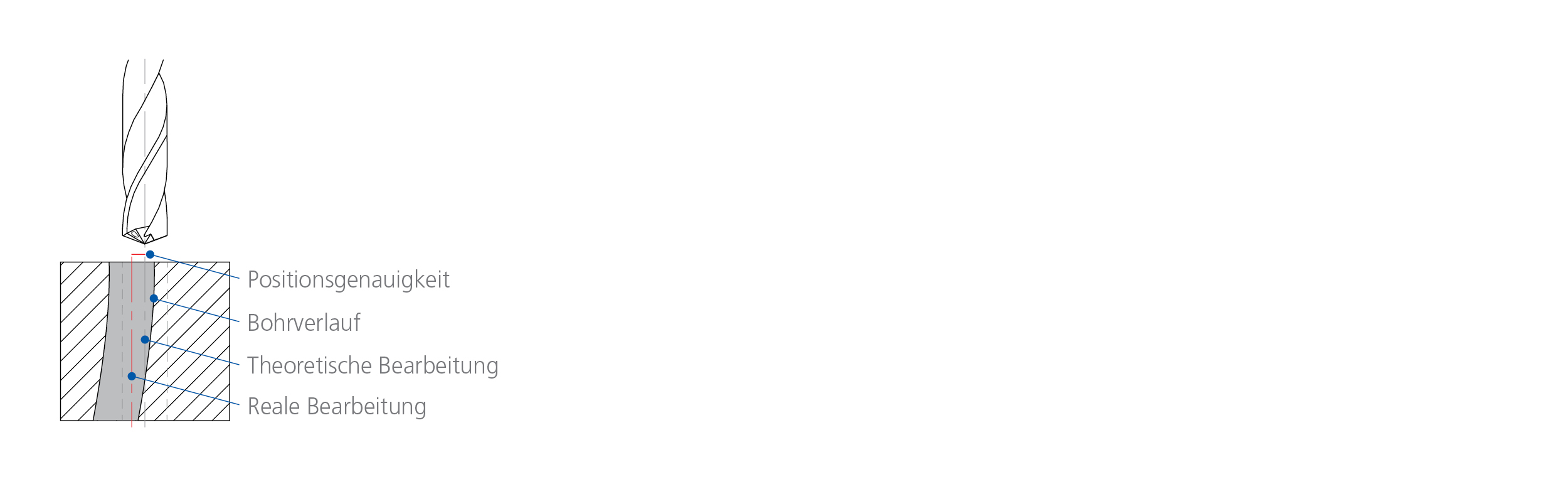

Herausforderung: Positionsgenauigkeit

Aufgrund der zähelastischen Materialeigenschaft von Titan ist ein präziser Eintrittspunkt und eine konstante Werkzeugführung beim Bohren nicht gewährleistet.

Position accuracy

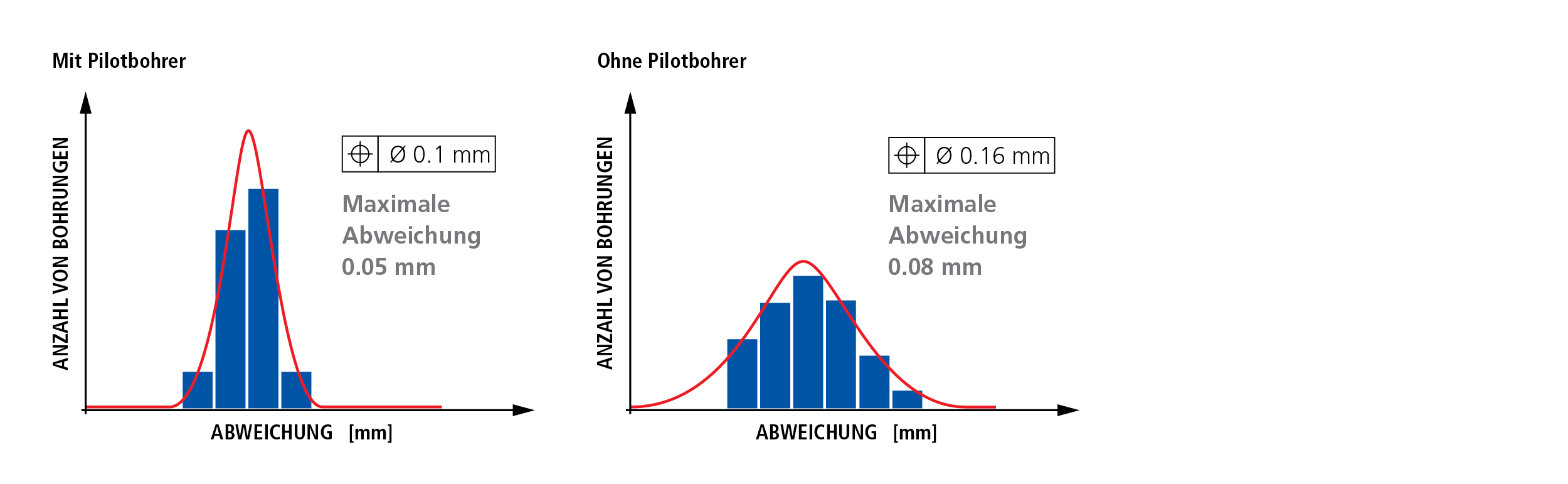

Lösung: spezifischer Pilotbohrer

Um eine hohe Positionsgenauigkeit zu erzielen, kann der neue Pilotbohrer CrazyDrill Coolpilot Titanium ATC (mit 90°-Fase) verwendet werden.

Specific pilot drill

Ihr persönlicher CrazyDrill Cool Titanium

Mikron Tool bietet CrazyDrill Cool Titanium auch in kundenspezifischen Varianten an:

  • Bohrer linksdrehend
  • Bohrer mit abweichenden Durchmessern und Längen zum Standardprogramm

Mehr Information zu unseren Möglichkeiten? Klicken Sie hier.
