Fortschrittliche Mikrobohrlösungen für Sicherheits-Drahtlöcher
Sicherheitsdrähte für Luft- und Raumfahrtanwendungen werden gemäß den NAS-Spezifikationen (National Aerospace Standards) hergestellt und eingesetzt, wodurch standardisierte Anforderungen hinsichtlich Material, Durchmesser, Zugfestigkeit, Korrosionsbeständigkeit und Einbaumethoden gewährleistet sind. Dies garantiert eine sichere Verriegelung von Befestigungselementen und verhindert ein Lösen unter Vibrationen, Temperaturwechselbeanspruchungen und dynamischen Belastungen, wie sie in der Luft- und Raumfahrt typisch sind
Die NAS-Standards decken zudem eine breite Palette an Luft- und Raumfahrt-Befestigungselementen ab, darunter Schrauben, Unterlegscheiben, Stifte, Buchsen und ähnliche Komponenten.

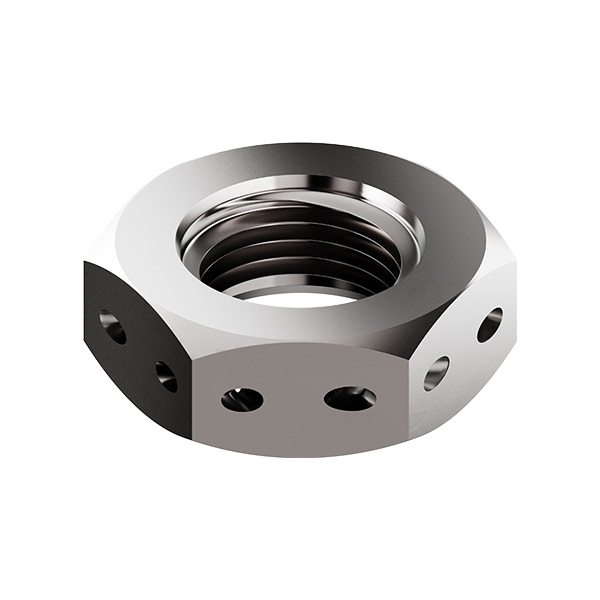

Sicherheitsdrahtbohrungen sind missionskritische Merkmale, die in Befestigungselemente für die Luft- und Raumfahrt integriert sind, darunter Schrauben, Muttern und andere Sicherungskomponenten, bei denen Vibrationsfestigkeit unerlässlich ist. Diese Öffnungen mit Mikrodurchmesser ermöglichen das Einfädeln von Sicherheitsdraht durch die Befestigungselemente und verhindern so ein Lösen unter extremen Betriebsbelastungen.
Obwohl diese Löcher extrem klein sind, spielen sie eine wichtige Rolle für die Aufrechterhaltung der strukturellen Sicherheit, der Wartungszuverlässigkeit und der Flugsicherheit. Ihre Herstellung erfordert fortschrittliche Mikrobohrtechnologien, die eine außergewöhnliche Positionsgenauigkeit und Oberflächenintegrität gewährleisten. Mikron Tool entwickelt hochpräzise Bohrlösungen, die speziell für die Herstellung von Sicherheitsdrahtlöchern mit wiederholbarer Genauigkeit in anspruchsvollen Luft- und Raumfahrtwerkstoffen konzipiert sind.
Warum spezialisierte Bohrtechnologie unerlässlich ist
Die Herstellung von Sicherheitsdrahtlöchern ist weitaus komplexer als die Standard-Lochbearbeitung. Jede Abweichung, wie z. B. Verlaufen des Bohrers, Ausbrüche am Austritt, Gratbildung oder eine ovale Form, kann das Befestigungselement schwächen oder die ordnungsgemäße Installation des Drahtes behindern.
Die Kombination aus mikrometergenauen Durchmessern und hochfesten Luft- und Raumfahrtlegierungen macht diese Anforderungen besonders anspruchsvoll.
Maßgenauigkeit im Mikromaßstab
Sicherheitsdrahtlöcher werden in der Regel mit extrem kleinen Durchmessern gefertigt und müssen präzise über komplexe Geometrien hinweg positioniert werden, einschließlich gekrümmter und abgewinkelter Befestigungsflächen.
Präzision in diesem Maßstab ist unerlässlich, um:
- die strukturelle Integrität des Befestigungselements zu gewährleisten
- ein reibungsloses Einfädeln des Sicherungsdrahtes zu ermöglichen
- die strengen Prüfkriterien der Luft- und Raumfahrt zu erfüllen
Hochentwickelte Mikrobohrer sind so konstruiert, dass sie die Konzentrizität, Positionskontrolle und Maßhaltigkeit gewährleisten – selbst bei tiefen oder abgewinkelten Bohrungen.
Gleichbleibende Leistung bei hochfesten Luft- und Raumfahrtlegierungen
Sicherheitsdrahtlöcher werden üblicherweise in Materialien gebohrt, die aufgrund ihrer Festigkeit und Umweltbeständigkeit ausgewählt wurden, wie zum Beispiel:
Diese Werkstoffe stellen aufgrund ihrer Zähigkeit und geringen Wärmeleitfähigkeit eine Herausforderung bei der Bearbeitung dar. Spezialbohrwerkzeuge sind darauf ausgelegt:
- die Wärmeentwicklung zu begrenzen
- eine kontrollierte Spanbildung zu fördern
- die Schnittstabilität aufrechtzuerhalten
- die Standzeit der Werkzeuge bei gehärteten Legierungen zu verlängern
Gratfreie Bohrlochbildung für eine zuverlässige Drahtinstallation
Grate an Bohrlochein- oder -ausgängen können das Einfädeln des Drahtes behindern, den Draht beschädigen oder die Lebensdauer der Befestigungselemente verkürzen. Präzise Bohrgeometrien tragen dazu bei,
- Saubere Bohrungsein- und -ausgänge
- Glatte Innenflächen
- Minimale Kantenverformung
Dies reduziert oder eliminiert die Notwendigkeit einer Nachbearbeitung und gewährleistet gleichzeitig einen zuverlässigen Drahtsitz.
Mikrobohrlösungen für Anwendungen in der Luft- und Raumfahrt
Spezielle Werkzeugsysteme sind erforderlich, um wiederholbare Ergebnisse beim Bohren von Sicherheitsdrahtlöchern in flugkritischen Bauteilen zu erzielen.
Mikrobohrer für präzise Durchmesser
Mikrobohrer, die für Sicherheitsdrahtanwendungen entwickelt wurden, bieten:
- Hohe Steifigkeit trotz minimaler Durchmesser
- Vorhersehbare Spanabfuhr
- Geringeres Bruchrisiko
- Kontrolliertes thermisches Verhalten
Diese Eigenschaften gewährleisten eine gleichbleibende Bohrungsgeometrie selbst bei schwierigen Luft- und Raumfahrtlegierungen.
Stabiles Bohren von Befestigungselementen mit komplexen Geometrien
Sicherungsdrahtlöcher werden häufig an anspruchsvollen Oberflächen hergestellt, darunter:
- Abgerundete Schraubenköpfe
- Abgewinkelte Schraubenschlüsselflächen
- Enge Einbaulagen
Die Bohrstabilität ist entscheidend, um ein Abrutschen des Werkzeugs oder Positionsabweichungen zu verhindern. Das optimierte Design der Bohrerspitze ermöglicht einen präzisen und kontrollierten Einstich in das Werkstück auf unebenen Oberflächen.
Optimierte Schneidkanten für wiederholbare Qualität
Die Vorbereitung der Schneidkanten spielt eine entscheidende Rolle für die Qualität von Mikrobohrungen. Die speziell entwickelten Geometrien sorgen für:
- einen stabilen Vorschubverlauf
- Hohe Lochrundheit
- Glatte Innenoberflächen
- Geringe Gratbildung
Dies gewährleistet die Einhaltung der Befestigungs- und Wartungsstandards in der Luft- und Raumfahrt.
Prozessoptimierung und technische Unterstützung
Eine zuverlässige Mikrobohrleistung hängt nicht allein von der Werkzeugauswahl ab. Die Prozessvariablen müssen präzise aufeinander abgestimmt sein.
Die technische Unterstützung konzentriert sich in der Regel auf:
- Optimierung der Bohrparameter
- Kühl- und Schmierstrategien
- Überwachung des Werkzeugverschleißes
- Überprüfung der Bohrlochqualität
Die gemeinsame Prozessentwicklung hilft Herstellern, ihre Produktivität zu steigern und gleichzeitig die Anforderungen der Luft- und Raumfahrtindustrie zu erfüllen.
Zuverlässigkeit für sicherheitskritische Befestigungssysteme
Sicherheitsdrahtbohrungen mögen sehr klein sein, doch ihre funktionale Bedeutung ist erheblich. Präzisionsbohrlösungen ermöglichen Herstellern:
- Wiederholbare Bohrgenauigkeit
- Stabile Bearbeitung in hochfesten Legierungen
- Geringere Ausschussquoten
- Weniger manuelle Nacharbeit
- Gleichbleibende Befestigungssicherheit
Indem sichergestellt wird, dass jede Bohrung den strengen Anforderungen der Luft- und Raumfahrt entspricht, tragen Hersteller zur Sicherheit, Langlebigkeit und Wartungsfreundlichkeit kritischer Flugzeugzellen- und Triebwerksbaugruppen bei.
