Serrage, lubrification et filtre
pour la fraise CrazyMill Cool CF
Informations générales
Dans l’industrie on est constamment confronté avec la demande de réduire le temps pour les solutions d’usinage. De même, les exigences relatives à la précision de fabrication et à la fiabilité du processus ne cessent pas d'évoluer. Pour respecter ces exigences, le système « machine-outil - broche - outil - porte-outil » doit être parfaitement ajusté.
Par conséquent, les exigences suivantes s'appliquent :
- Machine-outil : Niveau de rigidité élevé, isolation antivibratoire des fondations, conception légère des parties mobile, concentricité élevée de la broche, forces de serrage dans la broche de la machine, contrôle numérique intelligent et rapide
- Porte-outil : Qualité élevée de concentricité et d'équilibre, serrage à friction de l'outil
- Outil : Concentricité élevée, équilibre de haute qualité (géométrie, conception de la forme du corps), durée de vie élevée (matériau de coupe, géométrie, revêtement)
Dispositifs de serrage
Mandrins expansibles hydrauliques
Ils permettent de garantir une concentricité au cours du perçage.
Caractéristiques :
- Concentricité : 0.003 mm (.00012") (point de mesure à 2.5 x D)
- Vitesse max. : 50'000 tr/min / classe d’équilibration (G 2.5 / 25000 1/min)
- Serrage centré exact
- Couple de transmission élevé :
- Aucun entretien (système fermé)
- Aucune usure dans le diamètre de serrage
- Durée de vie (jusqu'à 4 fois) de l'outil
- Forces de serrage ajustables
- Remplacement rapide des outils (sans dispositifs supplémentaires)
Emploi :
- Serrage hautement précis des outils avec corps cylindrique
- Porte outil universel pour fraisage, (opérations d’ébaucher e finition) et perçage
- Avantageux lors de l'usinage HSC (fraisage) grâce aux propriétés d'absorption de chocs
Mandrin par frettage conforme à DIN 69871
Ils permettent d'assurer la concentricité la plus élevée à une liaison sécurisée réalisée par friction et forme une liaison optimale entre les outils et le support.
Caractéristiques :
- Concentricité : ≤ 0.003 mm (.00012")
- Vitesse max. : 40'000 tr/min
- Transmission totalement sécurisée de la force par friction
- Approprié pour le diamètre arbre à partir de 4 mm (.158") (3 mm (.118") sont conditionnellement possibles)
- Couple transmissible 2 à 4 fois plus haut, comparativement aux mandrins hydro-expansibles et aux mandrins à pince
- Durée moyenne du remplacement des outils (système de frettage est nécessaire)
- Adapté pour solutions d’usinage dans des espaces réduits grâce à une conception compacte et longue
Emploi :
- Optimal pour l'usinage HSC, particulièrement pour les petits diamètres d’outils
- Pour le serrage des fraises et des forets avec corps cylindrique
Mandrin à pince (mandrin à pince ER) conforme à DIN 6499-A :
Il peut garantir une concentricité élevée.
Caractéristiques :
- Concentricité : 0.003 mm (.00012") possible
- Vitesse max. : 40'000 tr/min
- Durée moyenne du remplacement des outils (une clé dynamométrique est nécessaire)
Emploi :
- Serrage des outils avec corps cylindrique dans les mandrins à pince conformément à DIN 6499
- Mandrin universelle pour fraisage (ébaucher et finition) et perçage
Qualité d'équilibrage
En cas d’usinage à haute vitesse, la qualité d'équilibrage des mandrins est primordiale pour supporter le nombre de tours très élevé à atteindre. Une excellente qualité de l'équilibrage permet non seulement de réduire les vibrations de l'outil et par conséquence d’augmenter sa durée de vie liée à une qualité de surface accrue, mais aussi et surtout d’assurer la protection des roulements de la broche.
Machines
CrazyMill Cool CF peut être utilisée sur perceuse automatique, sur des centres d’usinage CNC (p.ex. machine 5 axes à commande numérique), des tours automatiques ou des machines transfert.
- Vitesse minimale 10’000 tr/min (diamètre foret 1 mm / .039“)
- Vitesse minimale 3’000 tr/min (diamètre foret 3 mm / .118“)
- Concentricité minimale de la broche 5 µm (.00019“)
Lubrification / Filtration / Pression de réfrigérant
Pour un résultat optimal, Mikron Tool recommande d’utiliser de l’huile de coupe comme lubrifiant.
En alternative, on peut aussi utiliser une émulsion de 8% ou plus avec des additifs EP (Extreme-Pressure-Additives).
- Filtre : les grands canaux de refroidissement permettent d’utiliser un filtre standard avec une qualité de ≤ 0.050 mm (.0020“)
- Pression du réfrigérant : les fraises CrazyMill Cool CF, à arrosage intégré par la queue, ont besoin d’une pression d’au moins 15 bar (218 psi) pour garantir un processus de fraisage fiable.
Une pression élevée est généralement meilleure pour l’effet de refroidissement et de nettoyage.

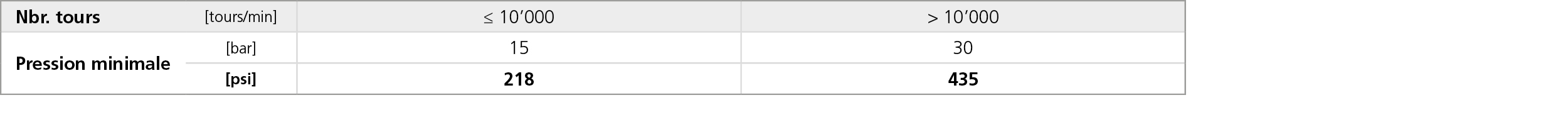

Pression du réfrigérant :
Lubrifiant : huile de coupe, classe de viscosité 15
Les fraises disposent d’un nombre de canaux de refroidissement différent selon leur diamètre de queue :
- Fraise avec queue de 12 mm (.472“) : 5 canaux de refroidissement
- Fraise avec queue de 10 mm (.394“) : 5 canaux de refroidissement
- Fraise avec queue de 8 mm (.315“) : 4 canaux de refroidissement
- Fraise avec queue de 6 mm (.236“) : 4 canaux de refroidissement
- Fraise avec queue de 4 mm (.158“) : 3 canaux de refroidissement
Serrage de la pièce
Le serrage de la pièce est extrêmement important lors du fraisage, en raison de l’apparition de forces radiales et axiales. Les vibrations exercées sur la pièce influent non seulement sur la qualité de surface et la précision de la pièce, mais aussi sur la durée de vie de l’outil utilisé. On recommande donc un serrage de la pièce le plus stable possible qui empêche ou réduit considérablement les vibrations.
