Perçage haute performance dans le titane,
en un seul passage

Perçage pilote et perçage

CrazyDrill Cool Titanium, le foret pour le titane pur (PTC) et les alliages de titane (ATC) avec refroidissement interne possède, grâce à sa géométrie de point particulière, une grande capacité d’autocentrage et peut être utilisé, sur des surfaces régulières et droites, sans outil à centrer ou foret pilote jusqu’à une profondeur de perçage de 6 x d.

En cas d’exigences plus élevées : Pour le perçage de surfaces irrégulières, rugueuses ou biaises, ou pour une précision de positionnement maximale et pour des profondeurs de perçage jusqu’à 10 x d :

CrazyDrill Cool Titanium ATC 10 x d

Le perçage pilote avec CrazyDrill Coolpilot Titanium ATC ou CrazyDrill Crosspilot (sur les surfaces inclinées) est la base parfaite pour une position de perçage précise avec une grande précision d'alignement. Grâce aux tolérances de diamètre et à un angle de pointe parfaitement adapté, aucune transition entre le trou pilote et le trou de finition n'est mesurable. Une qualité de perçage élevée et continue est garantie.

Tolérance du foret pilote CrazyDrill Coolpilot Titanium ATC (m5) :
≤ 3 mm (0,118”) : + 0,002 mm /+ 0,006 mm (+ 0,00008” /+ 0,00024”)
≤ 6,35 mm (0,250”) : + 0,004 mm /+ 0,009 mm (+ 0,00016” /+ 0,0004”)

Tolérance du foret pilote CrazyDrill Crosspilot (surface inclinées) (k6) :
≤ 3 mm (0,118”): + 0 mm /+ 0,006 mm (+ 0” /+ 0,00024”)
≤ 6,35 mm (0,250”) : + 0,001 mm /+ 0,009 mm (+ 0,00004” /+ 0,0004”)

Tolérance du foret de finition CrazyDrill Cool Titanium ATC (k5) :
≤ 3 mm (0,118”) : + 0 mm /+ 0,004 mm (+ 0” /+ 0,00016”)
≤ 6,35 mm (0,250”) : + 0,001 mm /+ 0,006 mm (+ 0,00004” /+ 0,00024”)

Processus de perçage

Information générale

Dans l’industrie on est constamment confronté avec la demande de réduire les temps d’usinage.
De même, les exigences relatives à la précision de fabrication et à la fiabilité de production sont extrêmement élevées. Pour respecter ces exigences, le système « machine-outil - broche - outil - porte-outil » doit être pris en compte dans son ensemble pour pouvoir offrir une solution d’usinage valable (voir information supplémentaire).

Pour l’utilisation de CrazyDrill Cool Titanium ATC et CrazyDrill Coolpilot Titanium ATC resp. CrazyDrill Crosspilot et CrazyDrill Cool Titanium PTC et CrazyDrill Crosspilot, Mikron Tool a défini un processus rapide e fiable qui produit un résultat de perçage optimal.

Processus de perçage des alliages de titane Gr.5 / Gr.Nb

Perçage pilote

irregular surface

chamfer

inclined surface

Perçage

  • Mettre en marche la lubrification interne
  • Percer avec CrazyDrill Cool Titanium ATC en un seul passage avec la vitesse de perçage et l’avance recommandées (voir le tableau des données de coupe)

no pilot

10 x d

Remarque :

Une fois que le foret a atteint la profondeur de coupe souhaitée, revenez à la position de sécurité en vitesse rapide. Avec CrazyDrill Cool Titanium ATC jusqu'à 10 x d, il est possible de pénétrer immédiatement dans le matériau et de percer en utilisant la vitesse de coupe et l'avance recommandées.

Processus de perçage du Ti Gr.2

Perçage pilote (uniquement sur les surfaces inclinées)

inclined surface

Perçage

  • Mettre en marche la lubrification interne

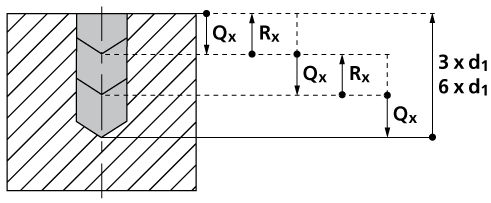

  • Percer avec CrazyDrill Cool Titanium PTC dans un cycle de perçage brise-copeaux avec la vitesse de perçage et l’avance recommandées (voir le tableau des données de coupe)

chip breaking cycle

Remarque :

Une fois que le foret a atteint la profondeur de coupe souhaitée, revenez à la position de sécurité en vitesse rapide. Avec CrazyDrill Cool Titanium PTC jusqu'à 6 x d, il est possible de pénétrer immédiatement dans le matériau et de percer en utilisant la vitesse de coupe et l'avance recommandées.

Processus de perçage du titane Gr.4

Perçage pilote (uniquement sur les surfaces inclinées)

inclined surface

Perçage

  • Mettre en marche la lubrification interne
  • Percer avec CrazyDrill Cool Titanium PTC en un seul passage avec la vitesse de perçage et l’avance recommandées (voir le tableau des données de coupe)

3xd

no pilot

Remarque :

Une fois que le foret a atteint la profondeur de coupe souhaitée, revenez à la position de sécurité en vitesse rapide. Avec CrazyDrill Cool Titanium PTC jusqu'à 6 x d, il est possible de pénétrer immédiatement dans le matériau et de percer en utilisant la vitesse de coupe et l'avance recommandées.



Testé et approuvé

Mikron Tool a déterminé les paramètres de coupe idéals (rapport entre la vitesse de perçage, la durée de vie et la sécurité de processus) pour l'utilisation de CrazyDrill Cool Titanium. Ils sont représentés dans les tableaux des données de coupe par diamètre de foret, profondeur de perçage et matière à usiner. Les données de coupe fournies par Mikron Tool telles que la vitesse de coupe (vc), l'avance (f) et les passages de perçage (Q) permettent un usinage rapide et fiable.

La présentation générale du tableau par groupe et type de matériau, degré de dureté, résistance à la traction, numéro de la matière, DIN / AISI / ASTM / UNS permet une identification rapide du matériau à usiner.

Emballage

Un emballage résistant aux chocs et pratique pour l'utilisation est indispensable pour un type de foret tel que CrazyDrill Cool Titanium. Mikron Tool propose tous les outils de la famille CrazyDrill Cool Titanium dans des emballages individuels de valeur.

Indications ou autres questions

Vous trouvez les indications pour les dispositifs de serrage, refroidissement et lubrification sous la rubrique "information supplémentaire".

Mikron Tool dispose d'une équipe internationale de spécialistes en matière de technologie de coupe qui sont à votre disposition pour vos questions (au sujet des machines, des dispositifs de serrage, du refroidissement, des processus…)

Utilisez ce lien pour prendre contact avec nous.
