Präzises und effizientes Fräsen mit CrazyMill Cool Z4

Der neu konzipierte, innengekühlte, Fräser zum Vorbearbeiten und Schlichten setzt neue Massstäbe beim Wandungsfräsen, und Taschenfräsen in Bezug auf Schnittgeschwindigkeiten, Zustellung, Performance, Standzeit und Oberflächenqualität. Er vereinigt HSC (HighSpeedCutting) und HPC (HighPerformanceCutting) und wird somit zum HSPC-Fräser (HighSpeedPerformanceCutting).

Das gewählte Hartmetall, die Geometrie, die Beschichtung und vor allem die Kühlmittelzufuhr durch den Schaft, die für eine perfekte Kühlung an den Schneiden sorgt und die Späne sauber aus dem Arbeitsbereich abführt, unterstützt hohe Schnittgeschwindigkeiten, hohe Zustellungen ap (bis zu 4 x d) und hohe Vorschubsgeschwindigkeiten.

Zur Verfügung stehen vier Versionen von zylindrischen (kleine Schutzphase von 45°) und torischen (Eckenradius) Mikrofräsern in Durchmessern von 1.0 bis 8.0 mm (.039“ bis .315“, Zwischenabmessungen in Zoll verfügbar). Typ A für maximale Frästiefen bis 2 x d (Schneidkopf 2 x d), Typ C bis 5 x d (Schneidkopf 2 x d), Typ M bis 3 x d (Schneidkopf 3 x d) und Typ N bis 4 x d (Schneidkopf 4 x d).

Fräsen im Gleich- oder Gegenlauf

Für das Fräsen von Oberflächen oder Kanten empfiehlt Mikron Tool das Fräsen im Gleichlauf. Hier ist die Spandicke anfangs grösser und verringert sich kontinuierlich, die Schnittkräfte bleiben klein. Beim Fräsen im Gegenlauf hingegen würden hohe Schnittkräfte den Fräser vom Teil wegdrängen. Somit nimmt die Oberflächengüte ab.

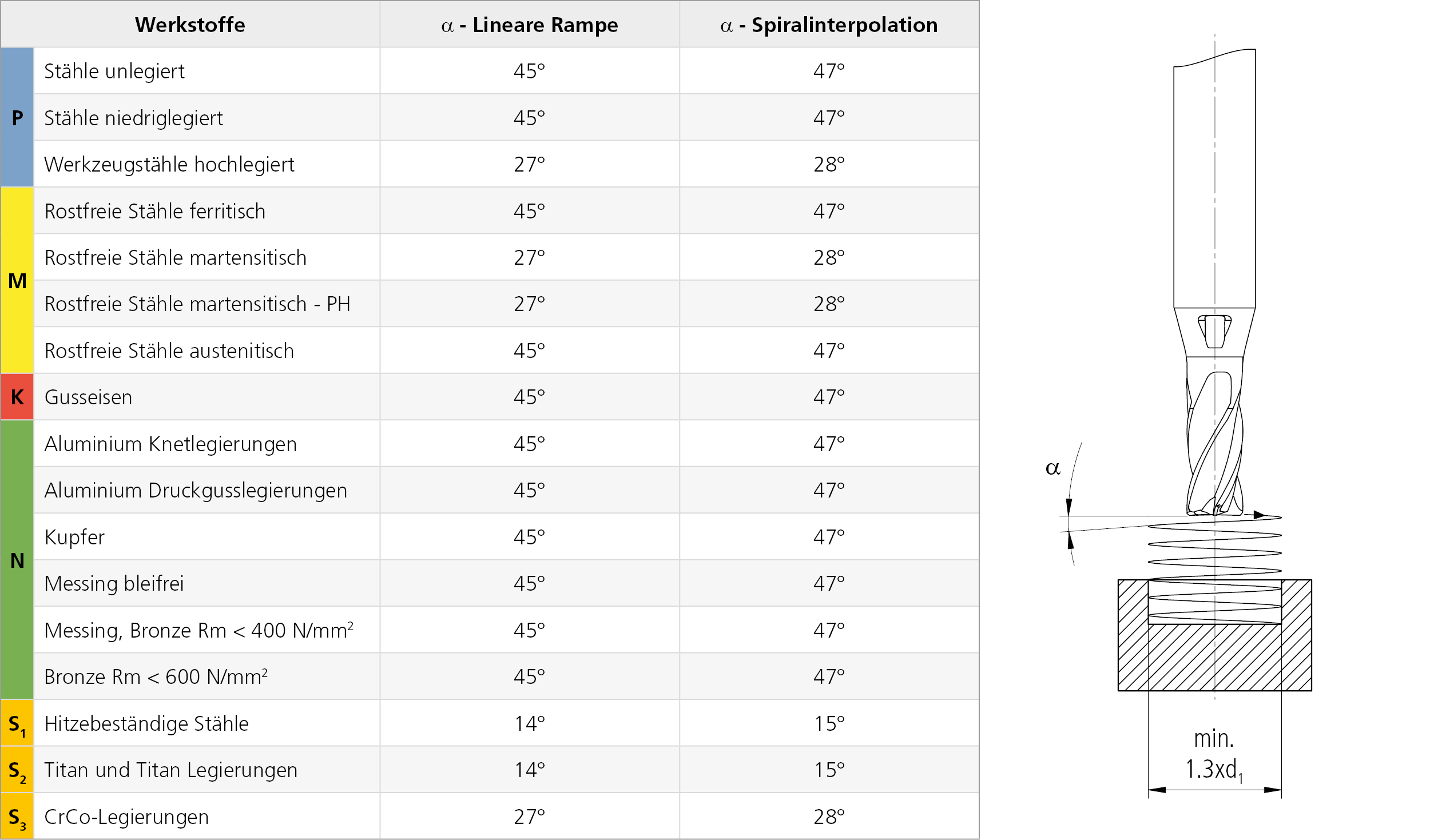

Maximaler Eintauchwinkel mit linearer Rampe oder Spiralinterpolation

Bemerkung: Berücksichtigen Sie beim Fräsen mit linearer Rampe oder Spiralinterpolation die Schnittdaten für die Vorbearbeitung mit einer Reduzierung von fz um 35%.

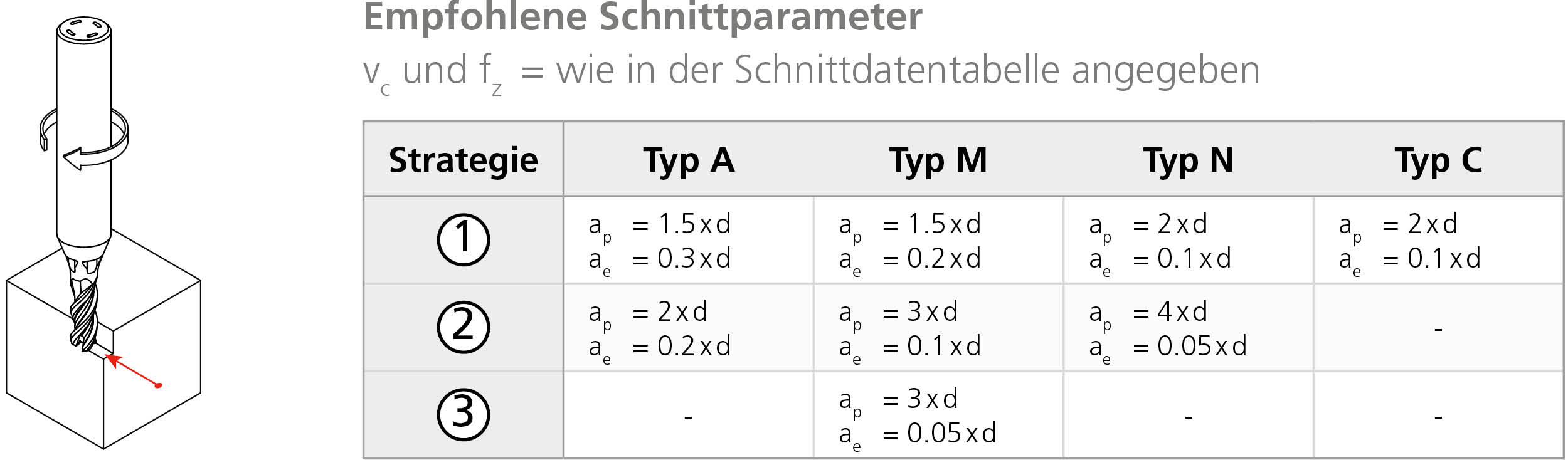

Vorbearbeitung

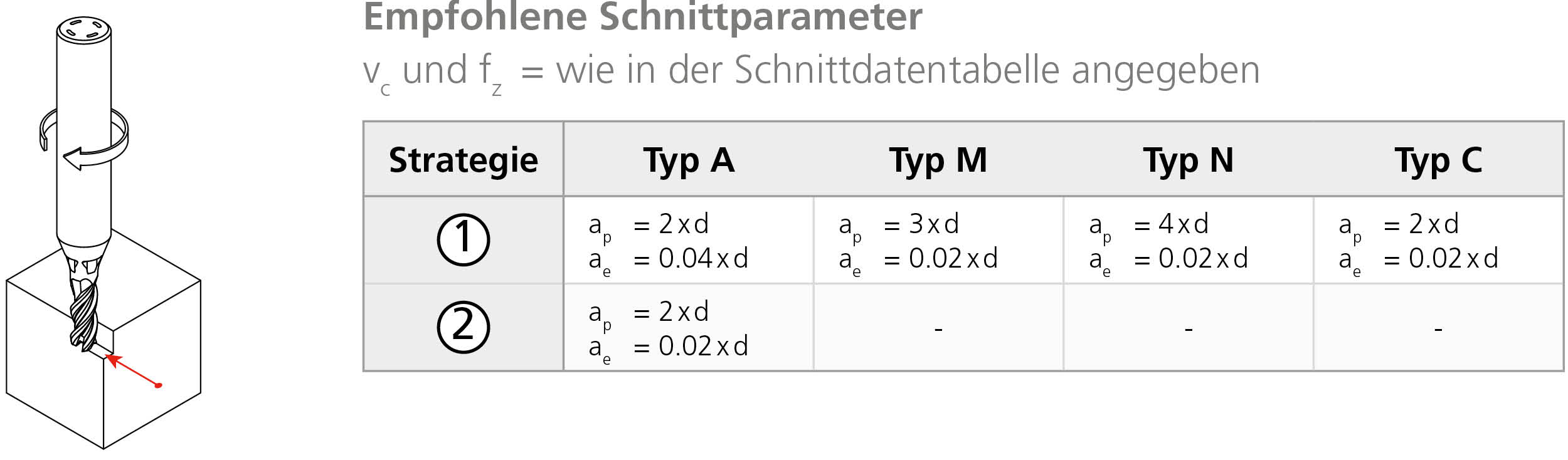

Schlichten

Mikron Tool hat für die Anwendung von CrazyMill Cool Z4 die idealen Schnittparameter (Verhältnis Fräsgeschwindigkeit zu Standzeit und Prozesssicherheit) ermittelt. Diese werden in den Schnittdatentabellen nach Fräserdurchmesser, Fräsertyp und Bearbeitungsart (Nutenfräsen, Umfangfräsen) sowie dem zu bearbeitenden Werkstoff aufgelistet. Eindeutige und bei Mikron Tool getestete Schnittdaten, wie Schnittgeschwindigkeit vc, Vorschub pro Zahn fz und Schnitttiefe ap bzw. Schnittbreite ae, erlauben ein schnelles und sicheres Bearbeiten.

Die Übersicht der Schnittwerttabelle nach Werkstoffgruppe, Werkstoffart, Härtegrad bzw. Zugfestigkeit, Werkstoffnummer, DIN und  AISI/ASTM/UNS erlaubt ein schnelles Zuordnen des zu bearbeitenden Materials.

Für CrazyMill Cool Z4 ist eine stosssichere und bedienerfreundliche Bohrer Verpackung unerlässlich. Mikron Tool bietet alle Werkzeuge der Familie CrazyMill Cool in einer hochwertigen Einzelverpackung an.

Hinweise zu Spannmittel und Kühlung bzw. Schmierung finden Sie unter dem Kapitel "Zusatz Info" .

Mikron Tool verfügt über ein internationales Team von Zerspanungsspezialisten. Diese beantworten gerne Ihre Fragen (Maschinen, Spannmittel, Kühlung, Prozess...).
